Eaton Référence EATON0010041 EAN 4015082365004

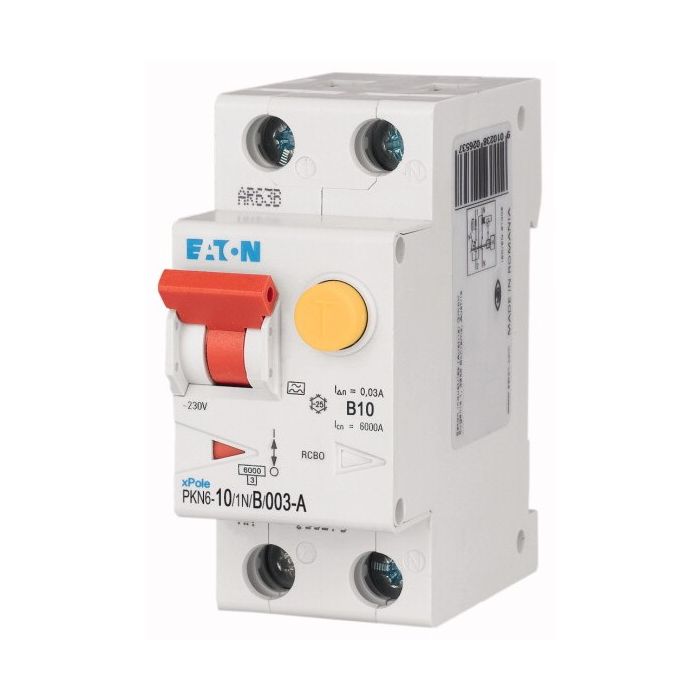

Disjoncteur différentiel Eaton PKN6 10 A 30 mA 1P+N courbe B
203,03 € TTC
169,19 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 65 x 35 x 80 mm |
|---|---|
| Longueur (mm) | 80 mm |
| Largeur (mm) | 35 mm |
| Hauteur (mm) | 65 mm |
| Poids | 0,2 kg |
| Marque | Eaton |
|---|---|
| Modèle | PKN6 |
| Code EAN | 4015082365004 |
| Référence | EATON0010041 |
Téléchargements
Description
Le PKN6 d'Eaton est un disjoncteur différentiel, c'est-à-dire un appareil qui réunit dans un seul boîtier la protection contre les surintensités et la protection contre les courants de défaut. Il prend place dans le tableau électrique d'une installation en 230 V et protège un circuit terminal ainsi que les personnes qui l'utilisent.
Le calibre est de 10 A avec une courbe de déclenchement B, destinée aux circuits dont le courant d'appel reste faible. La sensibilité différentielle est de 30 mA et la détection est de type A, qui couvre les courants de défaut alternatifs et continus pulsés. L'appareil compte 2 pôles au total, soit un pôle protégé et le neutre commuté, pour une tension nominale de 230 V à 50 Hz. Le pouvoir de coupure est défini selon la norme EN 60898, avec une catégorie de surtension 3, un degré de pollution 2 et une classe de limitation d'énergie 3.
Côté montage, le PKN6 occupe une largeur de 2 modules et mesure 65 x 35 x 80 mm pour 0,2 kg, avec une profondeur d'encastrement de 69,5 mm. Son indice de protection IP20 suppose une pose à l'intérieur d'un coffret ou d'un tableau fermé : l'appareil n'est pas prévu pour une installation encastrée sous enduit. Toute intervention sur un tableau électrique se fait hors tension.
Pourquoi ce produit
- Disjoncteur différentiel 1P+N, 2 pôles au total
- Courant nominal 10 A, courbe de déclenchement B
- Protection différentielle 30 mA, détection de type A
- Tension nominale 230 V en courant alternatif, 50 Hz
- Largeur de 2 modules, dimensions 65 x 35 x 80 mm, profondeur d'encastrement 69,5 mm
- Indice de protection IP20, pouvoir de coupure selon la norme EN 60898
Questions fréquentes
Que signifie la détection de type A ?
Le type A indique la nature des courants de défaut détectés par la partie différentielle. Il couvre les courants alternatifs ainsi que les courants continus pulsés, ce qui correspond aux circuits comportant de l'électronique courante.
À quoi correspond la courbe B ?
La courbe B décrit le comportement de déclenchement magnétique du disjoncteur face à une surintensité. Elle est retenue pour les circuits dont le courant d'appel reste modéré, comme l'éclairage ou les prises.
Quelle place occupe-t-il dans le tableau ?
Le PKN6 occupe 2 modules de largeur. Il mesure 65 x 35 x 80 mm et pèse 0,2 kg, avec une profondeur d'encastrement de 69,5 mm. Vérifiez l'espace libre et la profondeur disponible dans le coffret.
Combien de pôles sont protégés ?
L'appareil compte 2 pôles au total : un pôle protégé et le neutre commuté, soit une configuration 1P+N. Le neutre est donc coupé en même temps que la phase.
Peut-on le poser en encastré sous enduit ?
Non. Cet appareil n'est pas prévu pour une installation encastrée dans la maçonnerie. Son indice IP20 impose un montage à l'intérieur d'un tableau ou d'un coffret fermé.
