Eaton Référence INS023000100 EAN 6011631572570
Coffret électrique Eaton 16 A avec disjoncteur différentiel 30 mA
117,00 € TTC
97,50 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques

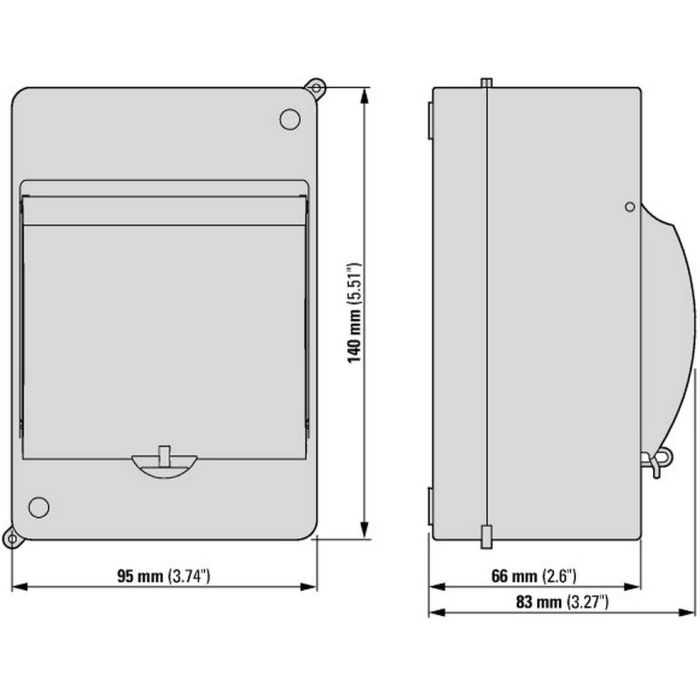

| Dimensions L x l x H (mm) | 140 x 95 x 82 mm |
|---|---|
| Longueur (mm) | 82 mm |
| Largeur (mm) | 95 mm |
| Hauteur (mm) | 140 mm |
| Poids | 0,31 kg |
| Marque | Eaton |
|---|---|
| Modèle | Groepenkast |
| Code EAN | 6011631572570 |
| Référence | INS023000100 |
Description

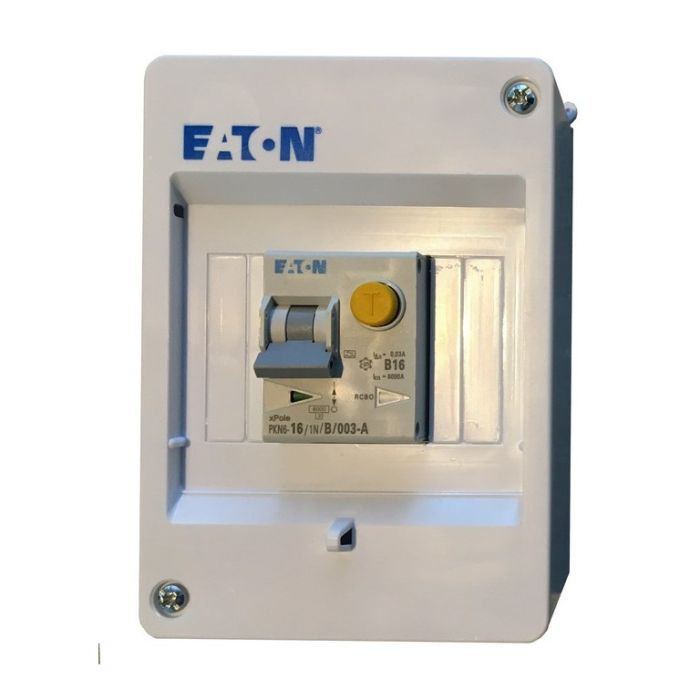

Le coffret électrique Eaton regroupe un boîtier d'installation compact et un disjoncteur différentiel de 16 A. Il protège un circuit alimenté depuis une source extérieure, par exemple le raccordement au courant de quai d'un bateau ou la prise d'un emplacement de camping. Il convient également à un fourgon aménagé ou à un camping-car dont l'installation comporte un circuit en courant alternatif.
La protection combinée réunit dans un seul appareil un disjoncteur et un interrupteur différentiel : calibre 16 A, courbe de déclenchement B, exécution 1P+N, sensibilité différentielle de 30 mA avec une partie différentielle de type A. L'ensemble répond à la norme IEC/EN 61439. Le boîtier est un modèle à une rangée de 4 modules, avec un indice de protection IP30 ; il mesure 140 x 95 x 82 mm et pèse 0,31 kg.
Le boîtier et la protection différentielle sont livrés séparément : l'appareil se clipse sur le rail du coffret. Vérifiez l'espace de montage disponible avant l'installation et faites réaliser le raccordement des conducteurs par une personne compétente en installations électriques.
Pourquoi ce produit
- Coffret d'installation Eaton livré avec un disjoncteur différentiel de 16 A
- Sensibilité différentielle de 30 mA, partie différentielle de type A
- Courbe de déclenchement B, exécution 1P+N
- Boîtier compact 1 rangée, 4 modules, indice de protection IP30
- Conforme à la norme IEC/EN 61439
- Dimensions 140 x 95 x 82 mm, poids 0,31 kg
Questions fréquentes
Le disjoncteur est-il déjà monté dans le coffret ?
Non. Le boîtier d'installation et le disjoncteur différentiel sont livrés séparément. L'appareil se clipse ensuite sur le rail prévu dans le coffret.
Que signifie une sensibilité de 30 mA ?
C'est le courant de défaut à partir duquel la partie différentielle coupe le circuit. Cette valeur correspond à la protection des personnes couramment demandée sur les circuits alimentés depuis une borne extérieure.
Que veulent dire la courbe B et le type A ?
La courbe B décrit la rapidité de déclenchement du disjoncteur en cas de surintensité. Le type A indique que la partie différentielle détecte les courants de défaut alternatifs ainsi que les courants continus pulsés.
Combien de modules le coffret peut-il recevoir ?
Le boîtier comporte une rangée de 4 modules et présente un indice de protection IP30. Il mesure 140 x 95 x 82 mm pour un poids de 0,31 kg.
Puis-je installer ce coffret moi-même ?
Le disjoncteur se clipse sans outil particulier dans le boîtier. Le raccordement des conducteurs relève en revanche d'une personne compétente en installations électriques, conformément aux règles en vigueur.
