Eaton Référence INS023000101 EAN 6011637891880
Coffret électrique Eaton 10 A avec disjoncteur différentiel 30 mA
131,60 € TTC
109,67 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques

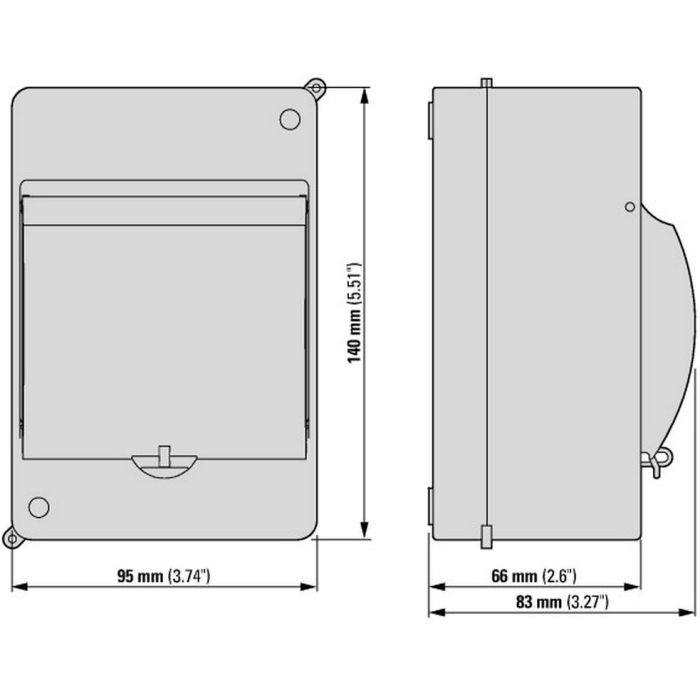

| Dimensions L x l x H (mm) | 140 x 95 x 83 mm |
|---|---|
| Longueur (mm) | 83 mm |
| Largeur (mm) | 95 mm |
| Hauteur (mm) | 140 mm |
| Poids | 0,31 kg |
| Marque | Eaton |
|---|---|
| Modèle | Groepenkast |
| Code EAN | 6011637891880 |
| Référence | INS023000101 |
Description

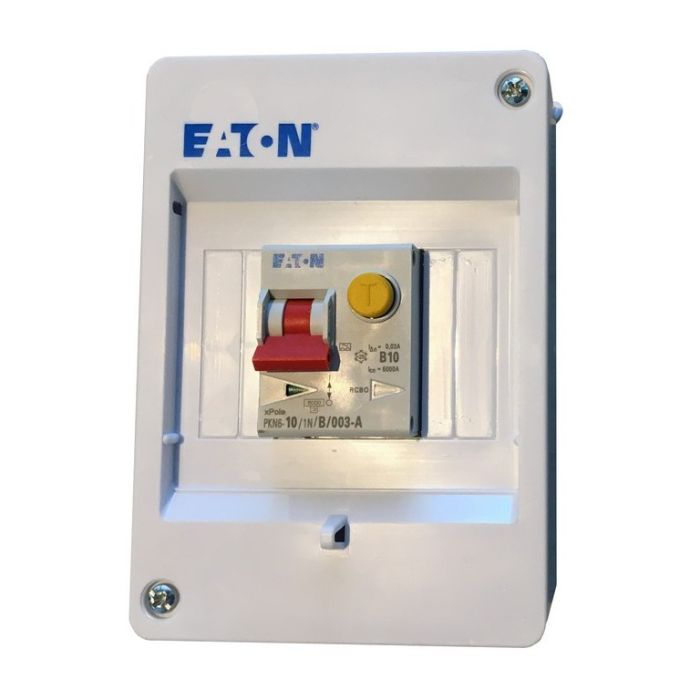

Ce coffret électrique Eaton réunit un boîtier d'installation compact et un disjoncteur différentiel de 10 A. L'ensemble correspond à un coffret de quai de type 3 et sert à protéger un circuit raccordé au courant de quai ou à une borne extérieure, par exemple à bord d'un bateau, dans un fourgon aménagé ou sur un emplacement de camping-car.

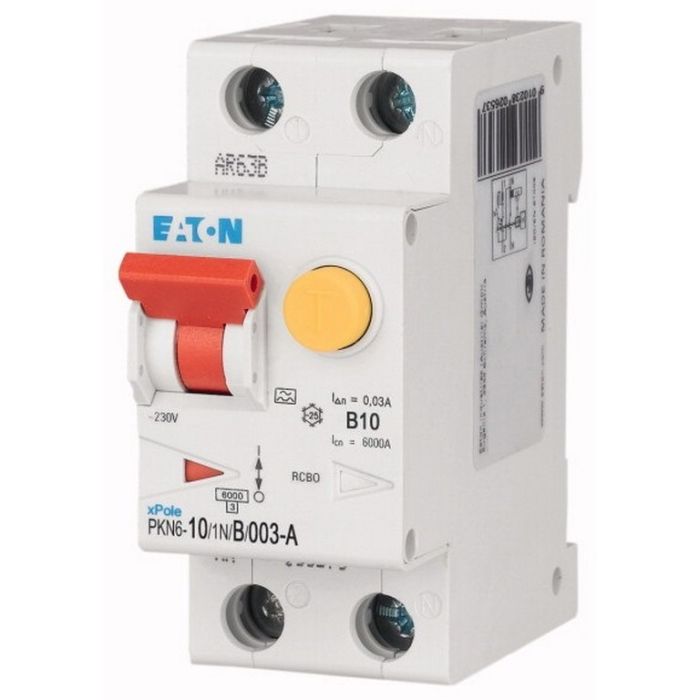

Le boîtier est un MINI-4-T : un seul rang de 4 modules, indice de protection IP30. Le disjoncteur différentiel combiné réunit dans un même appareil la protection du câble et la protection des personnes : 10 A, 30 mA, 1P+N, courbe de déclenchement B et différentiel de type A. L'ensemble répond à la norme IEC/EN 61439.
Le coffret et le disjoncteur sont livrés séparément ; le module se clipse simplement dans le boîtier. Avec 140 x 95 x 83 mm et 0,31 kg, l'ensemble demande peu de place et reste facile à fixer. Le raccordement au réseau doit être réalisé par une personne qualifiée.
Pourquoi ce produit
- Coffret d'installation compact Eaton MINI-4-T, un rang de 4 modules
- Disjoncteur différentiel combiné (RCBO) 10 A, 30 mA, 1P+N
- Courbe de déclenchement B pour la protection de ligne, différentiel de type A
- Indice de protection IP30, conforme à la norme IEC/EN 61439
- Dimensions 140 x 95 x 83 mm, poids 0,31 kg
- Coffret et disjoncteur livrés séparément, le module se clipse dans le boîtier
Questions fréquentes
Que protège la fonction différentielle de 30 mA ?
Elle coupe le circuit dès qu'un courant de défaut de 30 mA est détecté, par exemple lorsqu'un courant s'écoule vers la terre à travers un câble endommagé ou un appareil défectueux. Le différentiel est de type A.
Que signifie la courbe de déclenchement B ?
La courbe B décrit la rapidité du déclenchement magnétique du disjoncteur en cas de surintensité. Elle est courante pour les circuits d'éclairage et de prises, avec des appareils à faible courant d'appel.
Le coffret est-il livré monté ?
Non. Le boîtier d'installation et le disjoncteur différentiel combiné sont livrés séparément. Le module se clipse dans le coffret, puis le raccordement des conducteurs reste à effectuer.
Combien de modules le coffret peut-il recevoir ?
Le boîtier MINI-4-T compte un rang de 4 modules. Le disjoncteur différentiel combiné 1P+N occupe une partie de cette place.
Le coffret peut-il être installé à l'extérieur ?
Son indice de protection est IP30 : il est protégé contre les corps solides, mais pas contre l'eau. Prévoyez donc un emplacement sec et abrité.
