Maison des Batteries Référence STSB0000175S EAN 6091649697663

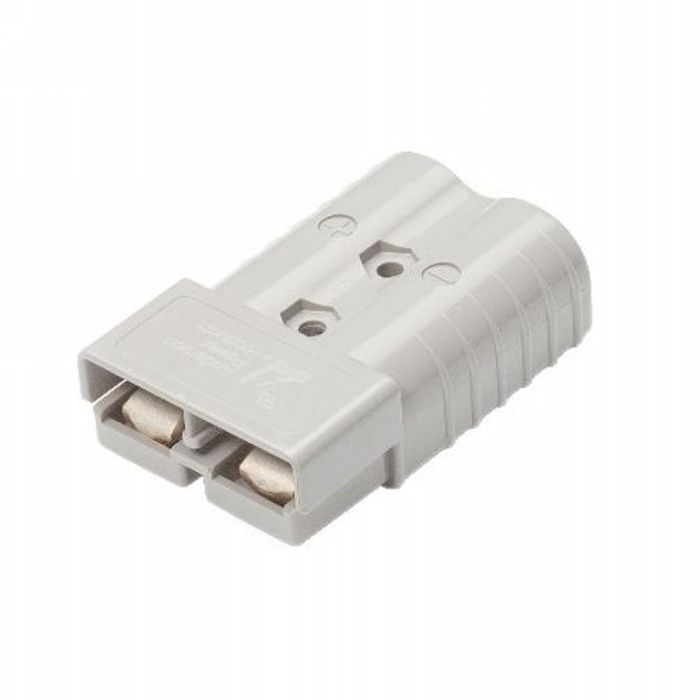

Connecteur de batterie SB 175 175 A 600 V DC lot de 2
21,16 € TTC
17,63 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 25 x 53 x 80 mm |
|---|---|
| Longueur (mm) | 80 mm |
| Largeur (mm) | 53 mm |
| Hauteur (mm) | 25 mm |
| Poids | 0,12 kg |
| Marque | Maison des Batteries |
|---|---|
| Modèle | Stekker |
| Code EAN | 6091649697663 |
| Référence | STSB0000175S |
Description
Ce connecteur de batterie de type SB 175 sert à raccorder un parc de batteries à un consommateur ou à un chargeur de manière démontable. Le boîtier est détrompé : les deux moitiés ne s'assemblent que dans un seul sens, ce qui exclut une inversion du plus et du moins lors du branchement. Le produit est conditionné par deux, soit une paire complète pour une liaison.
Le connecteur accepte un courant maximal de 175 A et une tension de service maximale de 600 V DC, ce qui couvre les installations 12 V, 24 V et 48 V courantes. La section de câble de batterie maximale admise est de 35/50 mm². Chaque connecteur mesure 25 x 53 x 80 mm et pèse 0,12 kg.
Les contacts se raccordent exclusivement par soudure : il n'est pas prévu de sertissage. Dénudez le câble sur la longueur du fût du contact, étamez le toron, soudez-le puis laissez refroidir avant d'introduire le contact dans le boîtier jusqu'au verrouillage. Vérifiez la section du câble et le courant réellement appelé par votre installation avant le montage.
Pourquoi ce produit
- Connecteur de batterie haute intensité de type SB 175, jusqu'à 175 A
- Tension de service maximale de 600 V DC
- Section de câble de batterie maximale de 35/50 mm²
- Raccordement uniquement par soudure des contacts
- Forme détrompée : le plus et le moins ne peuvent pas être inversés
- Dimensions 25 x 53 x 80 mm, poids 0,12 kg, vendu par deux
Questions fréquentes
Combien de connecteurs contient ce produit ?
Le produit est conditionné par deux. Vous disposez donc des deux moitiés nécessaires pour réaliser une liaison débrochable entre deux câbles.
Quelle section de câble puis-je raccorder ?
La section de câble de batterie maximale admise est de 35/50 mm². Un câble plus épais ne peut pas être logé correctement dans le contact.
Les contacts se sertissent-ils ?
Non. Le raccordement se fait uniquement par soudure. Étamez le toron, soudez-le dans le fût du contact, puis laissez refroidir avant de monter le contact dans le boîtier.
Peut-on brancher le connecteur à l'envers ?
Non. Le boîtier est détrompé et les deux moitiés ne s'emboîtent que dans un sens, ce qui évite d'inverser le plus et le moins.
Quelle est la tension maximale admise ?
La tension de service maximale est de 600 V DC, avec un courant maximal de 175 A.
Informations fabricant
- Fabricant
- Maison des Batteries
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
