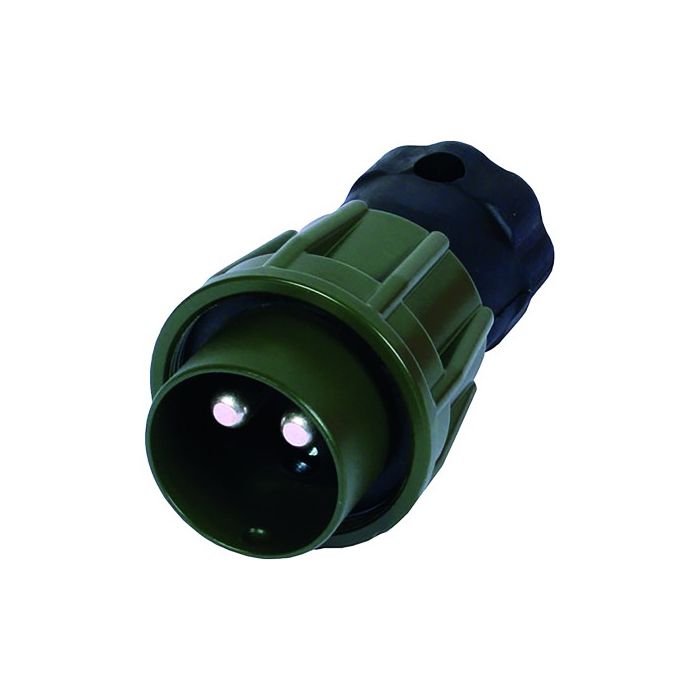

Prise OTAN 35 mm² 2 pôles 24 V avec bague filetée

Cette prise OTAN 2 pôles sert à raccorder une alimentation extérieure, un groupe de batteries ou un câble de démarrage sur un réseau de 24 V. Le format est celui des connecteurs répondant aux directives OTAN, référence VG 96 917 : la prise et son socle doivent appartenir au même standard pour s'assembler correctement.

Le corps est prévu pour du câble de 35 mm², une section utilisée sur les liaisons de forte intensité entre batteries, coupe-batterie et alimentation de quai. Les contacts à sertir ou à souder sont livrés séparés du boîtier, ce qui permet de confectionner le câble à la longueur voulue. L'ensemble mesure 122 mm de longueur pour 45 mm de largeur et pèse 0,32 kg. Le boîtier est de couleur verte.

Pour le montage, dénudez le câble sur la longueur du fût de contact, sertissez ou soudez chaque contact, puis insérez-les dans le boîtier avant de bloquer l'ensemble avec la bague filetée. Repérez la polarité des deux pôles avant la mise sous tension et vérifiez que la bague est serrée à fond : c'est elle qui maintient la liaison en place en cas de vibrations.
