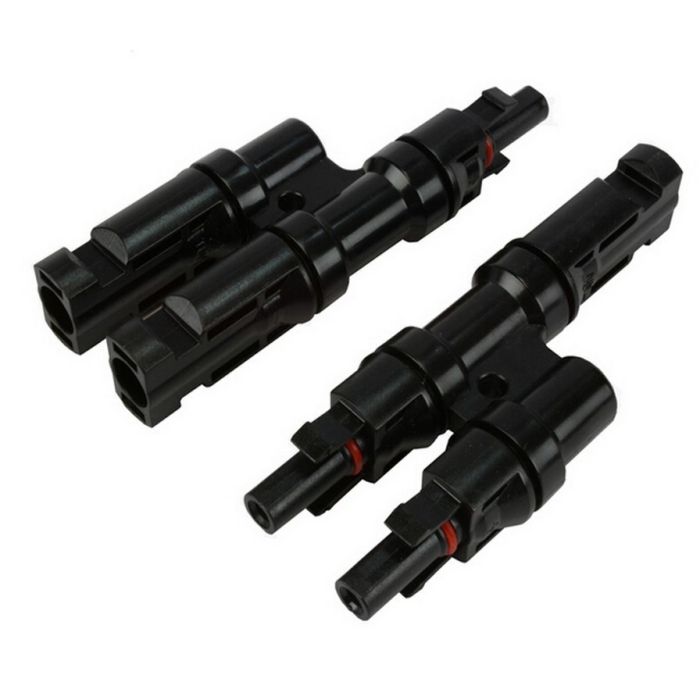

Set de répartiteurs MC4 Staubli mâle/mâle/femelle et femelle/femelle/mâle

Ce set de répartiteurs MC4 de Staubli sert à mettre deux strings de panneaux solaires en parallèle sur une seule entrée de régulateur. Il se compose de deux pièces complémentaires : un répartiteur mâle - mâle - femelle et un répartiteur femelle - femelle - mâle. L'un reprend les deux connecteurs d'un même pôle, l'autre ceux du pôle opposé, de sorte que les deux strings arrivent sur une seule paire de câbles.

Chaque répartiteur mesure 15 x 49 x 15 mm et l'ensemble pèse 0,1 kg. Ce format compact permet de placer la jonction près des panneaux, sur le toit d'un camping-car, d'un fourgon aménagé ou d'un bateau. Les raccords sont au standard MC4, utilisé sur la plupart des câbles solaires.

Au montage, respectez la polarité : un répartiteur pour le pôle positif, l'autre pour le pôle négatif. Le câblage en parallèle conserve la tension des panneaux mais additionne les courants. Vérifiez donc que le câble qui part vers le régulateur de charge présente une section suffisante et que ce régulateur accepte le courant cumulé des deux strings. Emboîtez les connecteurs jusqu'au verrouillage avant la mise sous tension.
