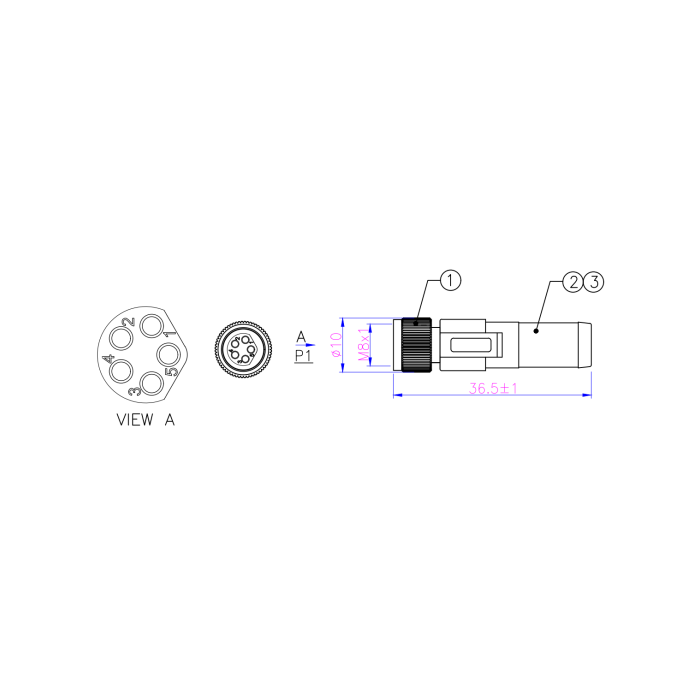

Résistance de terminaison CAN bus 120 Ω ACES Energy M8 femelle 5 broches

La AC-M8-RES est une résistance de terminaison de bus CAN d'ACES Energy, équipée d'un connecteur M8 femelle à 5 broches. Elle se place à l'extrémité d'une ligne CAN afin de supprimer les réflexions de signal et de maintenir une communication stable entre les appareils d'une installation lithium : unités BMS, convertisseurs hybrides et chargeurs de batterie.

La valeur de 120 Ω correspond à la terminaison d'une ligne CAN. Chaque topologie en demande deux, une à chaque extrémité du bus. Sans terminaison correcte, des réflexions apparaissent sur la ligne et provoquent des erreurs de communication entre les équipements raccordés. Avec ses 0,2 kg, cette pièce se branche directement sur les câbles et accessoires CAN de la série AC d'ACES Energy, utilisés notamment avec les convertisseurs hybrides de la série ALS et les batteries domestiques de la série ALSB.

Avant le montage, vérifiez le connecteur présent sur votre câble : cette version se raccorde sur une sortie M8 à 5 broches. Contrôlez ensuite que les deux extrémités du bus disposent chacune d'une résistance de 120 Ω, condition d'un fonctionnement sans erreur de l'ensemble du système.
