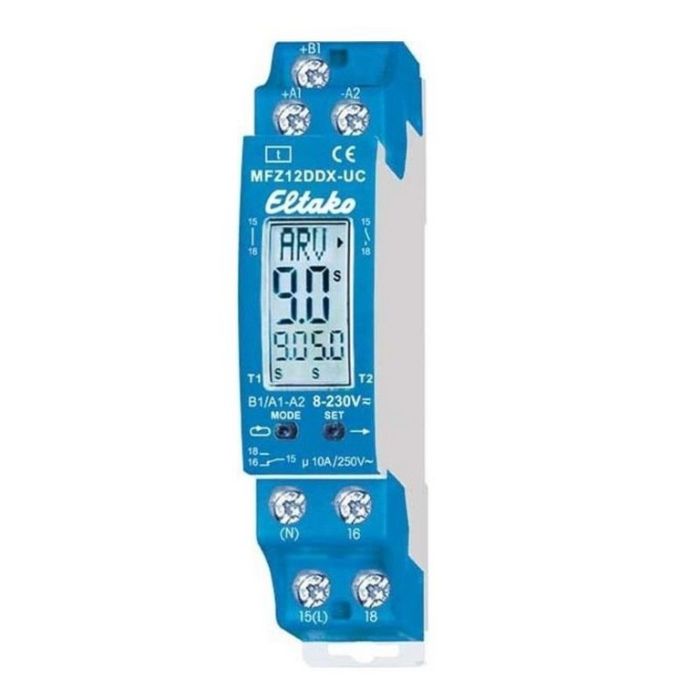

Relais temporisé multifonction MFZ 8 à 230 V AC/DC pour rail DIN

Ce relais temporisé multifonction de la série MFZ sert à retarder ou à cadencer la commutation d'un circuit : démarrage différé d'une pompe, extinction retardée d'un éclairage, pilotage d'un ventilateur ou d'un contacteur. Son réglage numérique permet de choisir la fonction et la durée sans changer de composant, ce qui le rend utile aussi bien dans un coffret électrique fixe que dans un tableau de distribution de véhicule ou d'installation autonome.

La tension de commande accepte une plage de 8 à 230 V, en courant alternatif 50 Hz ou 60 Hz comme en courant continu, ce qui couvre la plupart des circuits de commande. La temporisation se règle de 0,1 à 144000 s. Les fonctions disponibles sont le retard à l'enclenchement, le retard au déclenchement, l'impulsion à l'enclenchement et au déclenchement, la formation d'impulsion, le mode pause/impulsion débutant par une pause ou par une impulsion, ainsi que les impulsions temporisées. La sortie temporisée est un contact inverseur.

Le boîtier se clipse sur un rail DIN au moyen de l'adaptateur DRA et se raccorde par bornes à vis. Avec 82 x 18 x 58 mm pour 0,1 kg, il occupe une largeur réduite dans la rangée. Il peut également être enfiché sur un bloc de contacts auxiliaires. Vérifiez la place libre sur le rail et la tension de votre circuit de commande avant le montage.
