Maison des Batteries Référence RESW01207000 EAN 6091652597578

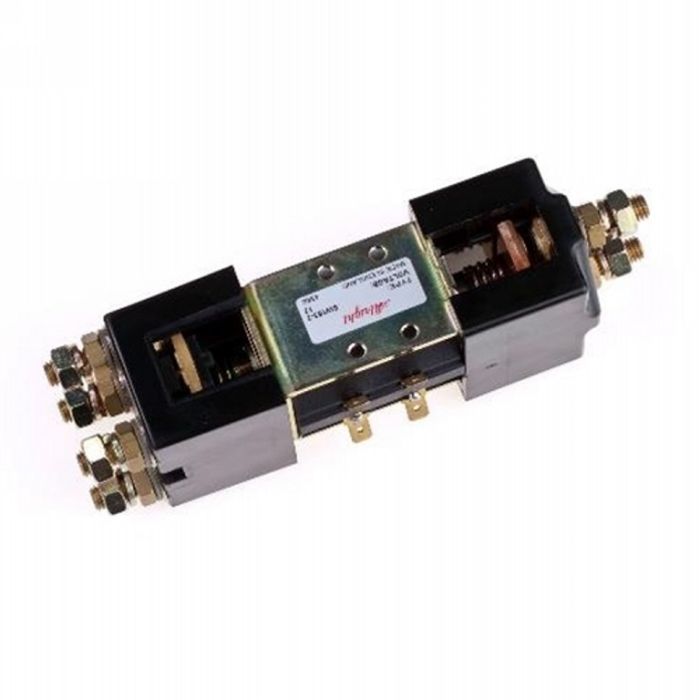

Relais série/parallèle SW163-2 12/24 V 100 A / 600 A avec étrier
332,90 € TTC
277,42 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Poids | 1 kg |
|---|
| Marque | Maison des Batteries |
|---|---|
| Code EAN | 6091652597578 |
| Référence | RESW01207000 |
Téléchargements
Description
Ce relais SW163-2 commute un parc de batteries entre un couplage en parallèle et un couplage en série. Il trouve sa place dans les installations 12/24 V, lorsqu'un même ensemble de batteries doit fournir deux tensions différentes selon la phase de fonctionnement. L'étrier livré avec le relais permet de le fixer sur une cloison ou une platine, dans le compartiment batteries ou à proximité immédiate.
Le calibre annoncé pour la partie puissance est de 100 A / 600 A. La bobine de commande fonctionne en 12 V DC et présente une résistance de 5 Ohm, ce qui correspond à une dissipation de 28,80 W. Le relais s'enclenche sous 8,0 V au maximum et retombe sous 3,5 V au maximum. Toutes ces valeurs sont données à une température de 20 °C.
Avant le montage, vérifiez que le circuit de commande délivre bien du 12 V continu et que les câbles de puissance présentent une section adaptée au courant de votre installation. Le relais pèse 1 kg et demande donc un support rigide. Serrez les connexions de puissance avec soin et contrôlez-les après les premières heures de fonctionnement.
Pourquoi ce produit
- Relais série/parallèle SW163-2 pour installations 12/24 V
- Calibre annoncé 100 A / 600 A
- Bobine 12 V DC, résistance 5 Ohm, dissipation 28,80 W
- Tension d'attraction 8,0 V maximum, tension de retombée 3,5 V maximum
- Valeurs indiquées à 20 °C
- Étrier de fixation fourni, poids 1 kg
Questions fréquentes
À quoi sert un relais série/parallèle ?
Il relie deux groupes de batteries en parallèle ou en série selon la commande qu'il reçoit. Un même parc de batteries peut ainsi fournir deux tensions différentes dans l'installation, sans recâblage manuel.
Quelle tension de commande demande la bobine ?
La bobine fonctionne en 12 V DC et présente une résistance de 5 Ohm, soit une dissipation de 28,80 W. Prévoyez une alimentation de commande stable en 12 V.
À quelles tensions le relais s'enclenche-t-il et retombe-t-il ?
La tension d'attraction est de 8,0 V au maximum et la tension de retombée de 3,5 V au maximum. Ces valeurs sont données à 20 °C.
Que signifient les valeurs 100 A et 600 A ?
Ce sont les calibres de courant annoncés pour la partie puissance du relais SW163-2. Le détail des régimes correspondants figure dans la documentation technique du modèle.
Comment se fixe ce relais ?
Il est livré avec un étrier de fixation. Le relais pèse 1 kg et se monte sur un support rigide, cloison ou platine, dans le compartiment batteries.
Informations fabricant
- Fabricant
- Maison des Batteries
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
