Maison des Batteries Référence TIMREL000004 EAN 4010312200445

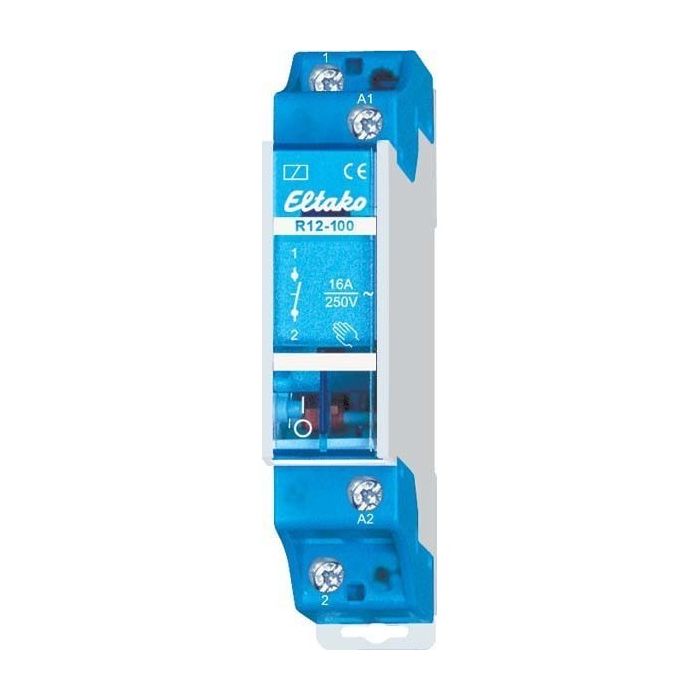

Relais électromécanique R12 1 contact NO 230 V AC 16 A rail DIN

28,52 € TTC

23,77 € HT

Disponibilité : En stock

Caractéristiques techniques

Dimensions et poids
Poids 0,1 kg
Références
Marque Maison des Batteries
Code EAN 4010312200445
Référence TIMREL000004

Description

Le relais R12 est un relais auxiliaire électromécanique destiné aux circuits de commande en 230 V alternatif. Lorsque la bobine est alimentée, le contact à fermeture se ferme et établit le circuit vers l'appareil raccordé. Il prend place dans un tableau électrique, un coffret de distribution ou une armoire technique.

La bobine est prévue pour une tension nominale de 230 V en courant alternatif à 50 Hz ; la tension nominale en courant continu est de 0 V, le relais ne se commande donc pas par une source continue. Il comporte un seul contact auxiliaire à fermeture, sans contact à ouverture ni contact inverseur, et accepte un courant nominal d'emploi de 16 A en AC-1, AC-3 et AC-5 sous 230 V. L'entraînement est monostable et polarisé : le contact revient en position de repos dès que la bobine n'est plus alimentée.

Le relais se monte sur rail DIN et occupe la largeur d'un module de 18 mm. Il est livré en appareil complet avec son socle et se raccorde par bornes à vis. Une commande manuelle permet de basculer le contact lors de la mise en service ou d'un contrôle. L'appareil ne comporte ni voyant LED, ni interface, ni contacts à guidage forcé, et pèse 0,1 kg.

Pourquoi ce produit

  • Relais auxiliaire électromécanique monostable de la série R12
  • Bobine de commande 230 V en courant alternatif (50 Hz), entraînement polarisé
  • 1 contact auxiliaire à fermeture, aucun contact à ouverture ni inverseur
  • Courant nominal d'emploi de 16 A en AC-1, AC-3 et AC-5 sous 230 V
  • Montage sur rail DIN, largeur 1 module de 18 mm, raccordement à vis
  • Appareil complet avec socle, commande manuelle, poids 0,1 kg

Questions fréquentes

Puis-je commander ce relais en 12 V continu ?

Non. La bobine est prévue pour une tension nominale de 230 V en courant alternatif à 50 Hz. La tension nominale en courant continu indiquée est de 0 V : le relais n'est pas conçu pour être piloté par une source continue.

De combien de contacts dispose ce relais ?

D'un seul contact auxiliaire à fermeture. Il n'a pas de contact à ouverture, pas de contact inverseur et pas de contact à ouverture temporisé. La variante de contact est un contact simple.

Quel courant le contact peut-il commuter ?

Le courant nominal d'emploi est de 16 A en catégories AC-1, AC-3 et AC-5 sous 230 V.

Comment se fait le montage et le raccordement ?

Le relais se clipse sur rail DIN et occupe un module de 18 mm. Il est fourni en appareil complet avec socle ; le circuit principal se raccorde par bornes à vis.

Y a-t-il un voyant de signalisation ?

Non, l'appareil n'a pas d'indication LED ni d'interface. Il dispose en revanche d'une commande manuelle permettant de basculer le contact directement sur l'appareil.

Informations fabricant

Fabricant
Maison des Batteries

Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
