Relais de signal 24 V DC 2 A avec 2 contacts NO et 2 contacts NC

Ce relais de signal sert d'interface entre un signal de commande et le circuit que vous souhaitez piloter dans une installation en 24 V DC. Il permet de laisser un interrupteur, un capteur ou une sortie de commande déclencher l'ouverture ou la fermeture d'un circuit séparé, sans que le courant de ce circuit passe par l'organe de commande lui-même.

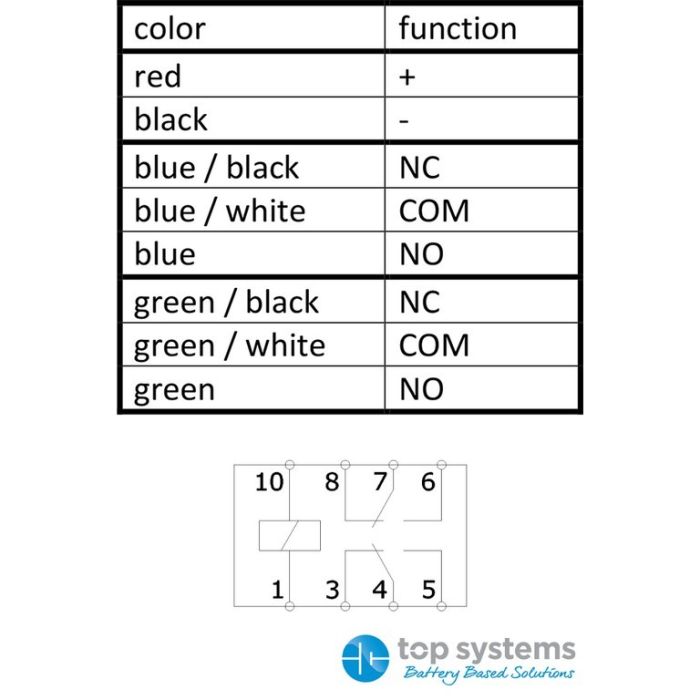

Le relais dispose de quatre contacts : deux contacts NO, ouverts au repos et fermés lorsque la bobine est alimentée, et deux contacts NC, fermés au repos et ouverts lorsque la bobine est alimentée. Chaque contact commute jusqu'à 2 A. Il s'agit donc d'un composant de signalisation et de commande, et non d'un relais de puissance destiné à des consommateurs à forte intensité. Avec ses 0,1 kg, le relais se loge facilement dans un coffret électrique ou à proximité du tableau de bord.

Avant le câblage, coupez l'alimentation de l'installation et vérifiez que la tension de commande disponible est bien de 24 V DC. Contrôlez ensuite que le courant du circuit piloté reste inférieur à 2 A et protégez chaque ligne par un fusible adapté à la section du câble utilisé.
