TS Enovations Référence YTZ069004241 EAN 6013739122121

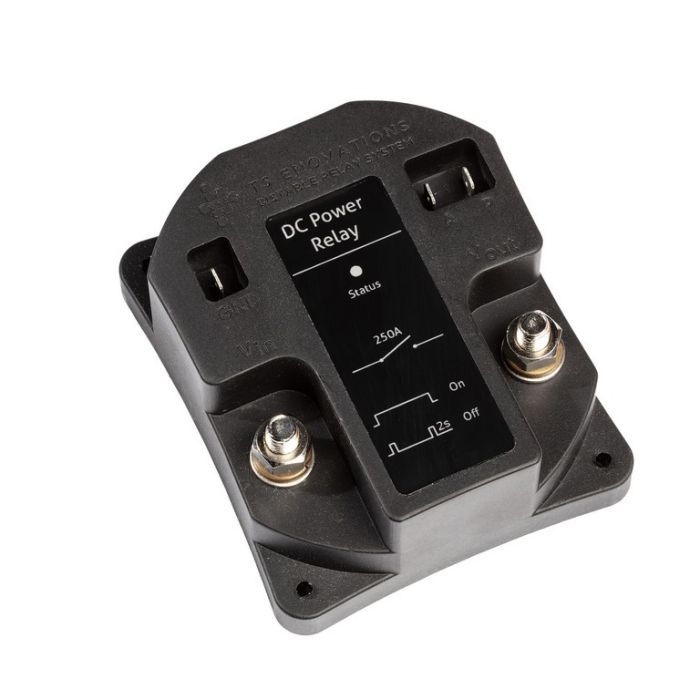

Relais de puissance DC bi-stable TS Enovations 24 V 250 A
259,00 € TTC
215,83 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Tension système (DC) | 24VDC V |
|---|
| Marque | TS Enovations |
|---|---|
| Modèle | Relais |
| Code EAN | 6013739122121 |
| Référence | YTZ069004241 |
Description
Le relais de puissance DC bi-stable de TS Enovations est un interrupteur destiné aux circuits à courant continu. Il sert à enclencher, à couper ou à coupler des systèmes électriques dont la tension de service est de 24 V : isoler un parc de batteries, séparer un circuit auxiliaire ou commander une coupure à distance depuis un tableau.
La fonction bi-stable signifie que le relais conserve sa position après une simple impulsion de commande, sans consommer de courant pour rester ouvert ou fermé. L'élément de commutation électromagnétique accepte jusqu'à 250 A, une intensité qui couvre les circuits les plus sollicités d'une installation 24 V, comme la liaison entre deux parcs de batteries ou l'alimentation d'un convertisseur.
Le corps est entièrement noyé dans une résine synthétique, ce qui le rend étanche et autorise une implantation dans un compartiment exposé à l'humidité. Les raccordements de puissance se font sur des bornes M8 : prévoyez des câbles de batterie et des cosses dont la section correspond au courant réellement appelé, ainsi qu'une protection par fusible sur le circuit commuté.
Pourquoi ce produit
- Relais de puissance pour circuits à courant continu, tension de service 24 V
- Interrupteur électromagnétique de forte intensité jusqu'à 250 A
- Fonctionnement bi-stable : la position est conservée après l'impulsion de commande
- Commutation automatique ou à distance de systèmes électriques
- Corps noyé en résine synthétique, étanche
- Raccordements de puissance sur bornes M8
Questions fréquentes
Que signifie « bi-stable » pour ce relais ?
Le relais garde la position dans laquelle il a été placé après une impulsion de commande. Il n'a pas besoin d'être alimenté en permanence pour rester fermé ou ouvert, contrairement à un relais monostable.
Ce relais convient-il à une installation 12 V ?
Non. Sa tension de service est de 24 V. Pour un circuit 12 V, choisissez un relais prévu pour cette tension.
Quelle intensité peut-il commuter ?
Jusqu'à 250 A. Dimensionnez les câbles de batterie, les cosses et la protection par fusible en fonction du courant réellement appelé par votre circuit, et non du maximum du relais.
Peut-on le monter dans un endroit humide ?
Le corps du relais est noyé dans une résine synthétique et reste étanche. Les bornes M8 doivent en revanche être raccordées proprement et protégées contre les contacts accidentels.
Comment se font les raccordements de puissance ?
Sur des bornes M8. Utilisez des cosses à œillet M8 serties sur des câbles de section adaptée, et serrez-les au couple pour éviter tout échauffement au point de contact.
