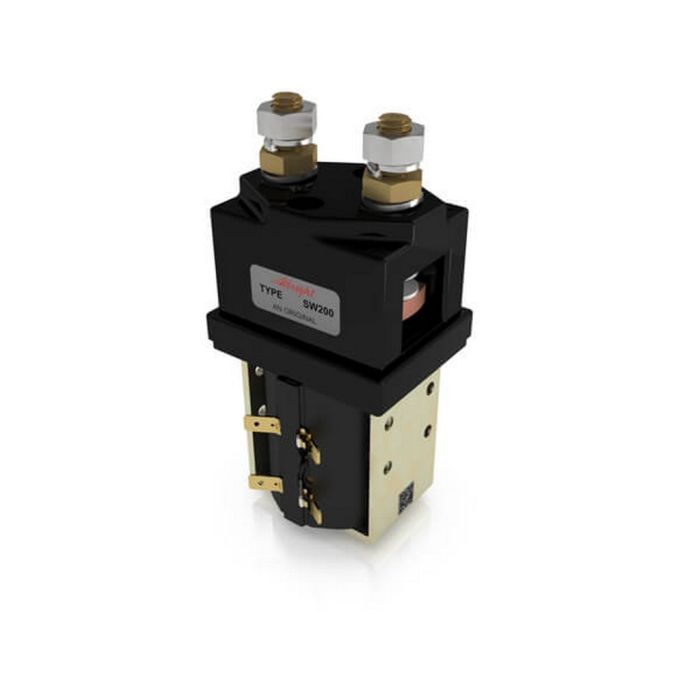

Relais de puissance Albright SW200 48 V DC avec étrier de montage

Le relais Albright SW200 est un contacteur magnétique destiné aux circuits à courant continu fortement sollicités. Il commute des charges résistives, capacitives et inductives, y compris des moteurs de véhicules électriques tels que les chariots élévateurs. Cette version est équipée d'une bobine 48 V DC et livrée avec son étrier de montage.

Le courant thermique admissible est de 250 A en service interrompu et de 400 A en service ininterrompu. En service intermittent à 30 % de facteur de marche, il atteint respectivement 455 A et 730 A. Sans soufflage magnétique, la tension de contact recommandée est de 48 V en service interrompu et de 60 V en service ininterrompu. La chute de tension par pôle sur contacts neufs est de 40 mV à 250 A, pour une endurance mécanique supérieure à 5 000 000 de cycles.

Les contacts principaux sont unipolaires à double coupure, avec des pastilles en alliage d'argent résistantes au soudage et à l'usure. Le raccordement de puissance se fait sur goujons M10, celui de la bobine sur cosses plates de 6,3 mm. Le montage s'effectue par les trous taraudés M5 ou par l'étrier fourni, en position horizontale ou verticale ; dans ce dernier cas, les goujons M10 doivent être orientés vers le haut. Prévoyez un emplacement de 155 x 72 x 56 mm pour un poids de 1,23 kg.
