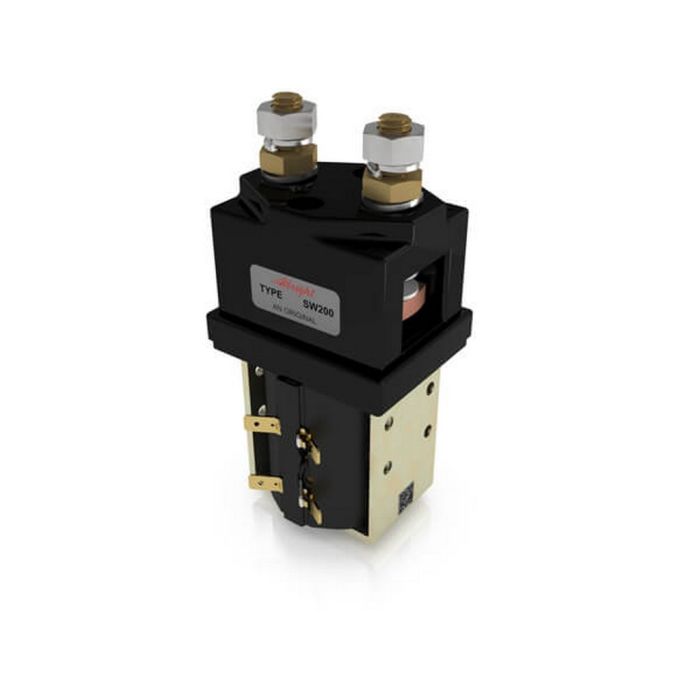

Relais de puissance Albright SW200-29 24 V DC 250 A avec étrier de montage

Le Albright SW200-29 est un relais de puissance à bobine 24 V DC destiné aux applications lourdes. La série SW200 est conçue pour les charges en courant continu, notamment les moteurs des véhicules électriques industriels comme les chariots élévateurs. Elle commute aussi bien des charges résistives que capacitives ou inductives, en service interrompu comme en service ininterrompu.

Le courant thermique admissible est de 250 A en service interrompu et de 400 A en service ininterrompu. En régime intermittent, il atteint 455 A à 30 % de facteur de marche et 355 A à 50 %, contre respectivement 730 A et 565 A en service ininterrompu. La chute de tension typique par pôle sur contacts neufs est de 40 mV à 250 A, et la durabilité mécanique dépasse 5 000 000 de cycles. Les tensions de contact recommandées sont de 96 V avec soufflage magnétique, et de 48 V (interrompu) à 60 V (ininterrompu) sans soufflage.

Les connexions principales se font sur goujons M10 et la bobine se raccorde par cosses plates de 6,3 mm. Le relais se fixe par ses trous taraudés M5 ou par l'étrier de montage livré avec le produit. Le montage peut être horizontal ou vertical ; en position verticale, les goujons M10 doivent être orientés vers le haut. Prévoyez un emplacement de 155 x 72 x 56 mm pour un poids de 1,23 kg.
