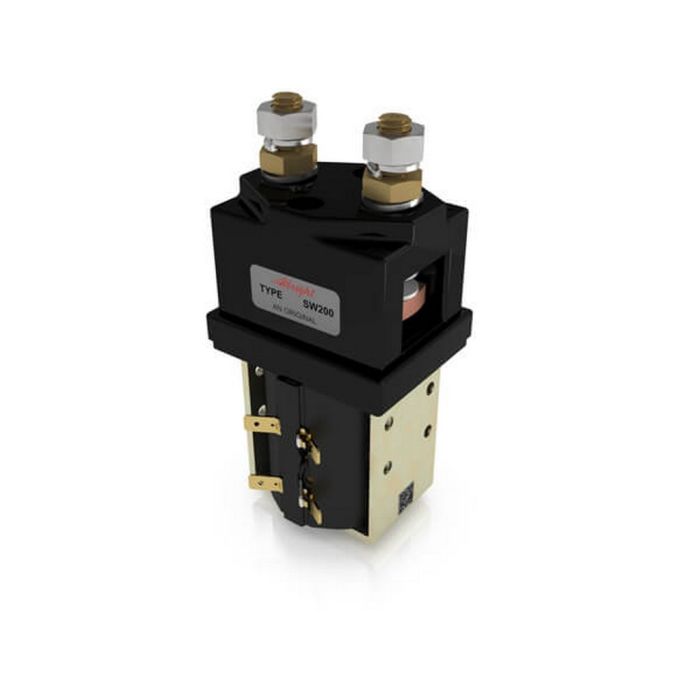

Relais de puissance Albright SW200 12 V DC avec support de montage

Le relais Albright SW200 est un contacteur électromagnétique 12 V DC conçu pour les applications de puissance en courant continu : moteurs de véhicules électriques, chariots élévateurs et engins industriels. Il commute des charges résistives, capacitives et inductives, aussi bien en service interrompu qu'en service ininterrompu, et il est livré avec sa pièce de montage.

Le courant thermique admissible est de 250 A en service interrompu et de 400 A en service ininterrompu. En régime intermittent avec un facteur de marche de 30 %, les valeurs atteignent 455 A et 730 A ; à 50 % de facteur de marche, 355 A et 565 A. Les contacts principaux sont unipolaires à double coupure, avec des pastilles en alliage d'argent résistantes au soudage et à l'usure. Sur contacts neufs, la chute de tension typique par pôle est de 40 mV à 250 A et la durabilité mécanique dépasse 5 000 000 de cycles.

Les raccordements de puissance se font sur goujons M10 et la bobine sur cosses plates de 6,3 mm. Le relais se fixe par trous taraudés M5 ou par le support, à l'horizontale ou à la verticale ; dans le cas d'un montage vertical, les goujons M10 doivent être orientés vers le haut. Prévoyez un encombrement de 155 x 72 x 56 mm pour un poids de 1,23 kg.
