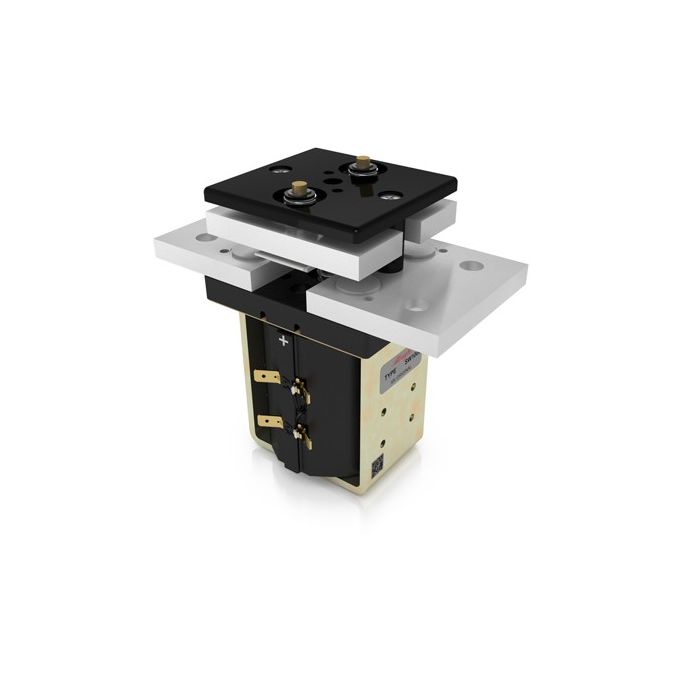

Relais de puissance Albright SW1000 12 V DC 1200 A

Le Albright SW1000 est un contacteur à bobine 12 V DC prévu pour les applications lourdes en courant continu. Il commute aussi bien des circuits de distribution de puissance que des moteurs, comme ceux des véhicules électriques industriels de type chariot élévateur. Il est livré avec son support de montage et accepte également des charges en courant alternatif.

Côté chiffres, le SW1000 supporte un courant thermique permanent de 1200 A. En service intermittent, il accepte 2190 A à 30 % de facteur de marche, 1895 A à 40 %, 1695 A à 50 %, 1550 A à 60 % et 1435 A à 70 %. Le pouvoir de coupure sur charge résistive atteint 1800 A sous 60 V DC (sans soufflage magnétique), la tension de contact maximale recommandée étant de 60 V. La chute de tension typique par pôle sur contacts neufs est de 50 mV à 1200 A, pour une endurance mécanique supérieure à 1 000 000 de cycles.

Les doubles contacts principaux à pastilles en alliage d'argent résistent au soudage et à l'usure tout en conservant une bonne conductivité. Le contacteur se monte à la verticale ou à l'horizontale ; en position verticale, la bobine doit se trouver en partie basse. Prévoyez un emplacement de 169 x 152 x 78 mm et une fixation adaptée au poids de 3,24 kg. Des contacts auxiliaires, brides, finitions de bobine et un verrouillage magnétique maintenant le contacteur fermé sans consommation sont proposés en option.
