Maison des Batteries Référence RESW12400500 EAN 6011647268283

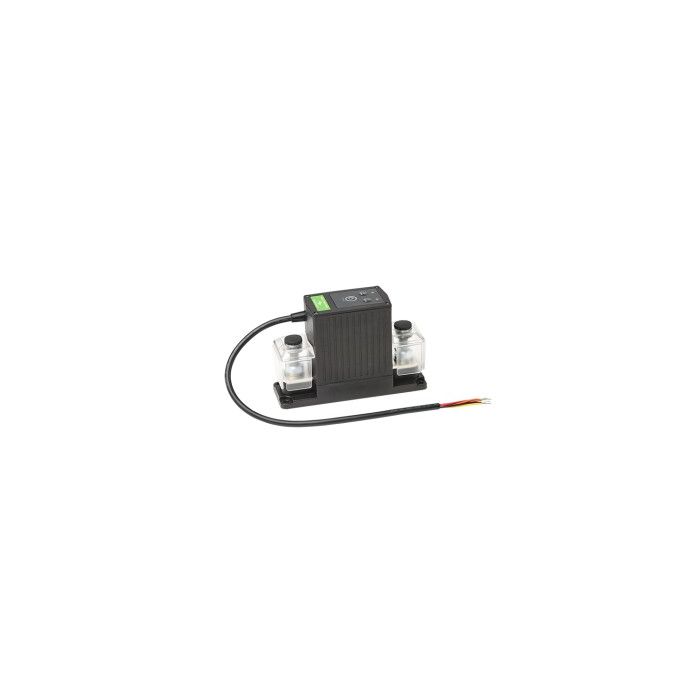

Relais de protection de batterie 24 V 500 A bistable
260,30 € TTC
216,92 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 94 x 50 x 150 mm |
|---|---|
| Longueur (mm) | 150 mm |
| Largeur (mm) | 50 mm |
| Hauteur (mm) | 94 mm |
| Poids | 0,8 kg |
| Marque | Maison des Batteries |
|---|---|
| Modèle | Relais |
| Code EAN | 6011647268283 |
| Référence | RESW12400500 |
Téléchargements
Description
Ce relais de protection de batterie s'installe sur le circuit principal d'une installation 24 V pour couper l'alimentation avant que la batterie ne se décharge trop profondément. Il convient aux installations de camping-car, de bateau et de fourgon aménagé qui alimentent des consommateurs importants et dont le parc de batteries doit être préservé. Le contact principal accepte un courant continu de 500 A, ce qui permet de le placer sur la liaison vers un convertisseur ou un treuil.
Le fonctionnement repose sur deux seuils programmables : le contact s'ouvre dès que la tension de batterie descend sous le niveau de sous-tension choisi, puis se referme lorsqu'elle remonte au-dessus du niveau de réenclenchement. Le relais est bistable : une fois le contact fermé, il ne consomme aucun courant sur la batterie, contrairement à un relais classique qui demande un courant de maintien permanent.
La commande se fait par les boutons situés sur le dessus du boîtier ou à distance via le câble d'interface 5 fils, en pilotage un ou deux fils. Un mode de pontage ferme le contact pendant une minute après un appui long, le temps de raccorder une source de charge sur une batterie presque vide. Prévoyez un emplacement de 94 x 50 x 150 mm ; l'appareil pèse 0,8 kg.
Pourquoi ce produit
- Relais de coupure 24 V supportant un courant continu de 500 A
- Protection contre la décharge profonde : ouverture automatique sous un seuil de tension programmable
- Refermeture automatique dès que la tension remonte au-dessus du seuil de réenclenchement
- Relais bistable : aucune consommation de courant lorsque le contact principal est fermé
- Commande locale par boutons sur le dessus et commande à distance par câble d'interface 5 fils
- Dimensions 94 x 50 x 150 mm, poids 0,8 kg
Questions fréquentes
À quoi sert la protection contre la décharge profonde ?
Le relais ouvre le contact principal dès que la tension de la batterie descend sous le seuil de sous-tension programmé. Les consommateurs sont alors isolés, ce qui évite de vider complètement la batterie.
Le relais consomme-t-il du courant une fois fermé ?
Non. Il s'agit d'un relais bistable à verrouillage magnétique : aucune consommation n'est prélevée sur la batterie lorsque le contact principal reste en position fermée.
Comment recharger une batterie si le relais a coupé le circuit ?
Le mode de pontage sert à cela. Un appui long sur le bouton de fermeture, en local ou à distance, ferme le contact pendant une minute. Si un chargeur relève suffisamment la tension pendant ce délai, le contact reste fermé.
Peut-on le commander à distance ?
Oui. Le relais dispose d'un câble d'interface 5 fils permettant d'ouvrir et de fermer le contact principal en pilotage deux fils ou un fil. Les boutons du dessus assurent la commande locale, requise pour les applications maritimes.
Quelle place prévoir pour le montage ?
Le boîtier mesure 94 x 50 x 150 mm et pèse 0,8 kg. Réservez en plus l'espace nécessaire au passage des câbles de batterie de forte section et au raccordement du câble d'interface.
Informations fabricant
- Fabricant
- Maison des Batteries
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
