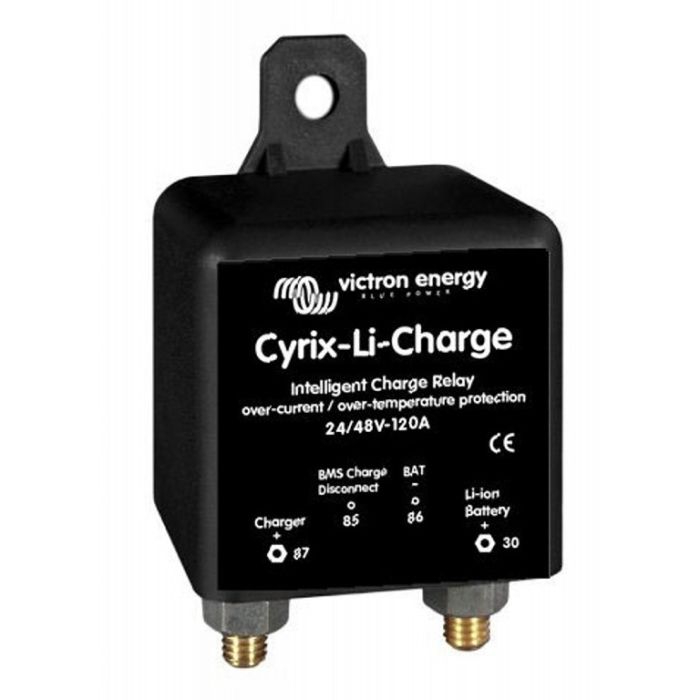

Relais de charge Victron Cyrix-Li-Charge 24/48 V 120 A

Le Cyrix-Li-Charge de Victron Energy est un relais de couplage piloté par microprocesseur, destiné aux installations 24 V et 48 V équipées d'une batterie lithium (LiFePO4). Il relie le chargeur à la batterie et les sépare dès que le système de gestion signale un défaut, ce qui protège les cellules contre une surtension ou une température de cellule trop élevée. Le courant maximal admissible est de 120 A.

Le couplage intervient après une temporisation de 3 secondes et à trois conditions : la sortie de déconnexion de charge du BMS VE.Bus est haute, la borne côté chargeur mesure 27,4 V ou plus (54,8 V en 48 V) et la borne côté batterie mesure au moins 2 V. Tant que le relais n'est pas raccordé à la batterie, il reste ouvert. Dès que la tension d'entrée de commande devient flottante, la séparation est immédiate. Après deux tentatives de couplage espacées de 3 secondes, le délai passe à 10 minutes. Si la tension de la batterie descend sous 27 V (54 V en 48 V), le relais se sépare avec une temporisation d'une heure.

Le boîtier mesure 46 x 46 x 80 mm et pèse 0,12 kg, ce qui permet de l'installer à proximité directe du chargeur ou du tableau de distribution. Prévoyez un câblage dont la section correspond au courant réellement fourni par le chargeur.
