MagCode Référence MAG000000010 EAN 6011631869830
Prise magnétique MagCode PowerSystem PowerPort 12 V 15 A
21,94 € TTC
18,28 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 38 x 38 x 29 mm |
|---|---|
| Longueur (mm) | 29 mm |
| Largeur (mm) | 38 mm |
| Hauteur (mm) | 38 mm |
| Poids | 0,03 kg |
| Marque | MagCode |
|---|---|
| Modèle | Stekker |
| Code EAN | 6011631869830 |
| Référence | MAG000000010 |
Téléchargements
Description
Le PowerPort de MagCode est l'élément de châssis du système de connexion magnétique PowerSystem. Il tient la place d'une prise de bord dans une installation en 12 V ou en 24 V : le câble de l'appareil se termine par un PowerClip qui vient simplement se plaquer sur la face de la prise, sans fiche à enfoncer ni détrompeur à aligner.

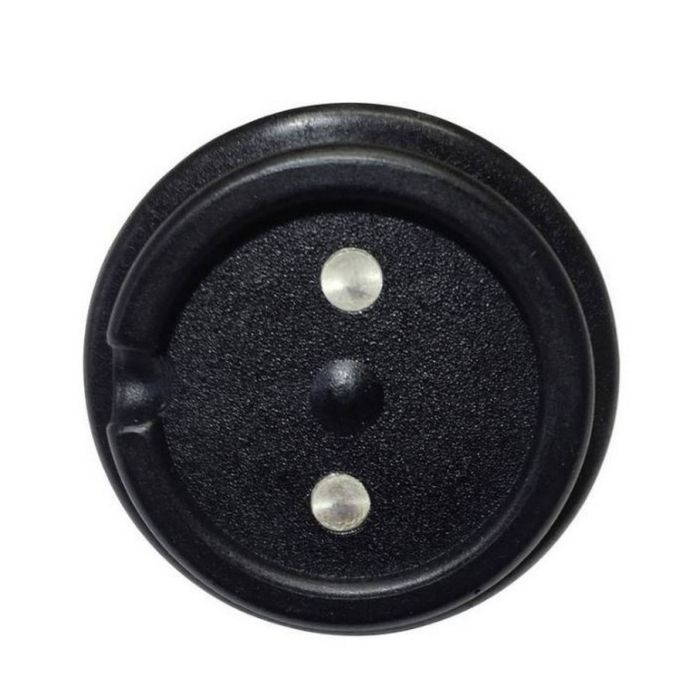

Les contacts plats du PowerPort restent hors tension tant qu'aucun PowerClip n'est en place. Ce sont les aimants du connecteur qui attirent la plaque magnétique de la prise et ferment le circuit ; un objet métallique ou un aimant quelconque ne peut donc pas les alimenter. L'ensemble est annoncé 100 % résistant aux courts-circuits. L'intensité admissible atteint 15 A et la liaison est prévue pour 4 000 cycles de branchement.

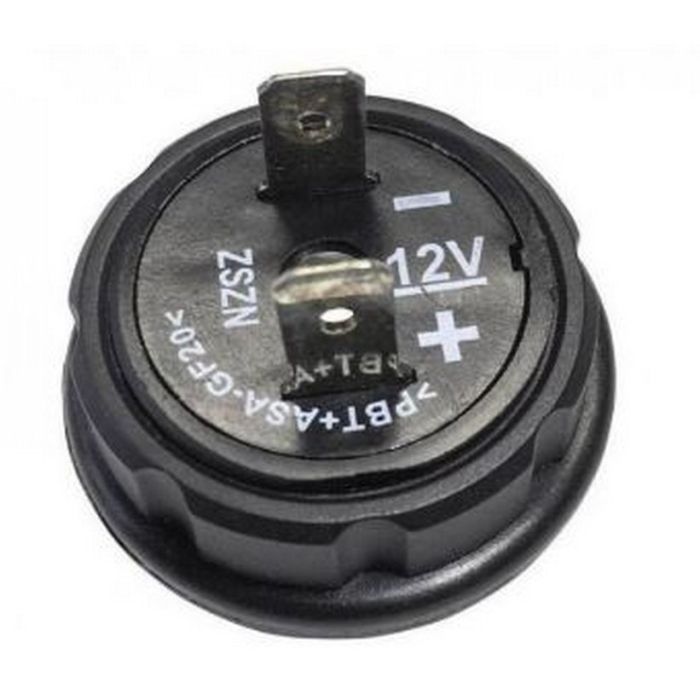

Le boîtier mesure 38 x 38 x 29 mm et pèse 0,03 kg : prévoyez cette place derrière la surface de montage ainsi que le passage des câbles d'alimentation. Côté appareil, le PowerPort se complète par un PowerClip. Avant le montage, vérifiez que la tension de votre installation correspond bien à 12 V ou 24 V et que la consommation de l'appareil raccordé reste sous 15 A.
Pourquoi ce produit
- Partie châssis (prise) du système de connexion magnétique MagCode PowerSystem
- Utilisable en 12 V ou en 24 V
- Intensité maximale de 15 A
- Contacts plats mis sous tension uniquement par les aimants du PowerClip
- 100 % résistant aux courts-circuits, prévu pour 4 000 cycles de branchement
- Dimensions 38 x 38 x 29 mm, poids 0,03 kg
Questions fréquentes
Quelle intensité ce connecteur peut-il transporter ?
L'intensité maximale est de 15 A, en 12 V comme en 24 V. Au-delà de cette valeur, le PowerPort n'est pas adapté à l'appareil raccordé.
Les contacts sont-ils sous tension en permanence ?
Non. Les contacts plats ne conduisent le courant que lorsque la plaque magnétique est attirée par les aimants du PowerClip. Un autre objet métallique ou un aimant ne les met pas sous tension.
Faut-il une autre pièce pour utiliser ce PowerPort ?
Oui. Le PowerPort est la partie châssis du système. Il se raccorde à un PowerClip monté côté appareil, qui forme la seconde moitié de la connexion magnétique.
Combien de branchements supporte le système ?
Le système est prévu pour 4 000 cycles de branchement, c'est-à-dire 4 000 connexions et déconnexions entre le PowerPort et le PowerClip.
Quelle place prévoir pour le montage ?
Le PowerPort mesure 38 x 38 x 29 mm et pèse 0,03 kg. Mesurez l'emplacement avant le perçage et gardez de la place pour le passage des câbles d'alimentation.
