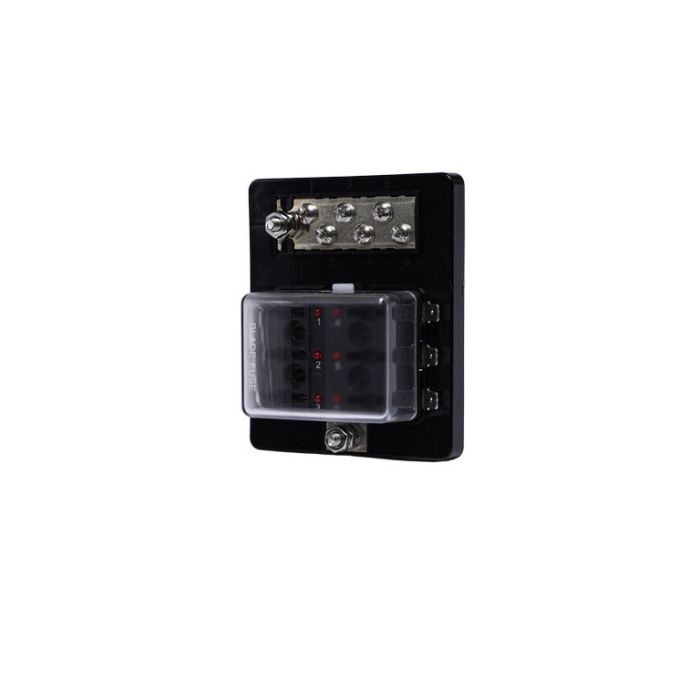

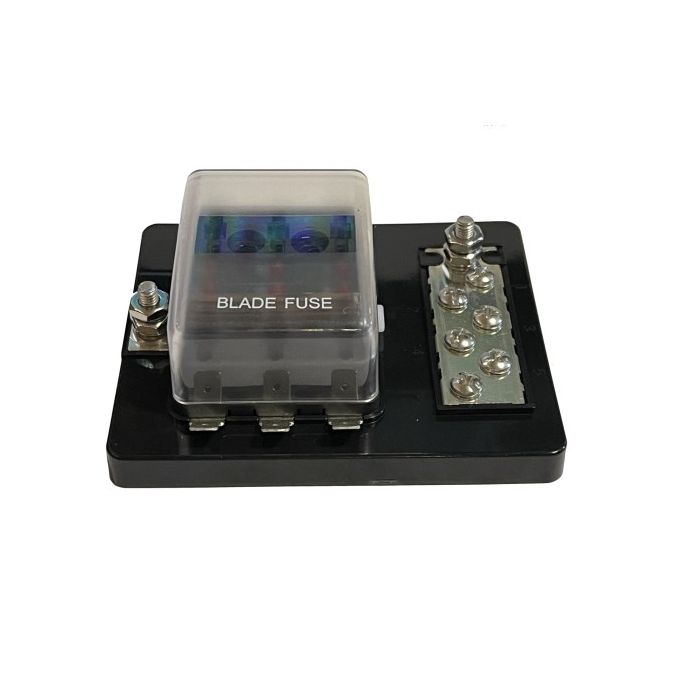

Porte-fusibles 6 voies ATO avec signalisation LED et barre bus 100 A

Ce porte-fusibles répartit une seule alimentation en six circuits protégés individuellement. Il s'adresse aux installations d'un bateau, d'un camping-car, d'un fourgon aménagé ou d'une voiture, lorsque plusieurs appareils supplémentaires doivent être raccordés derrière des fusibles distincts. Une LED par emplacement s'allume dès qu'un fusible est hors service, ce qui permet de localiser la panne sans démonter le câblage.

L'entrée centrale accepte 100 A au maximum et chaque circuit de sortie 30 A au maximum. Le raccordement d'entrée se fait sur un goujon M5 prévu pour une cosse à sertir M6 ; les circuits se branchent sur des cosses rapides AMP de 6,4 mm. Le boîtier reçoit des fusibles enfichables standard ATO, qui ne sont pas fournis. La barre bus livrée avec le distributeur sert de point de regroupement pour les retours négatifs.

Pour dimensionner un fusible, multipliez le courant maximal du consommateur par 1,25 et choisissez la valeur normalisée correspondante. Le couvercle transparent se clipse sur le bloc et reste amovible pour vérifier les témoins LED ou remplacer un fusible. L'ensemble pèse 0,1 kg et se monte à proximité de la batterie, sur une surface plane.
