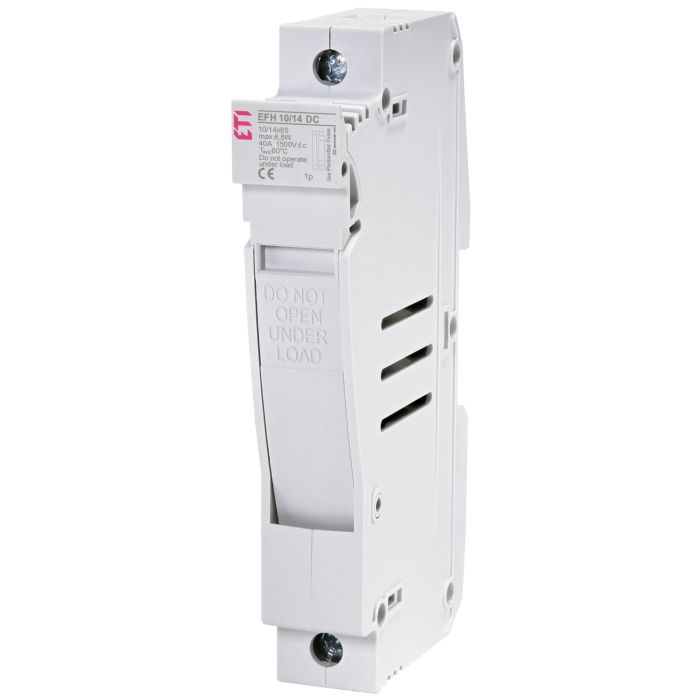

Porte-fusible ETI CH 10x85 / CH 10/14x85 40 A 1500 V DC

Le porte-fusible ETI CH 10x85 / CH 10/14x85 reçoit une cartouche fusible cylindrique et sert à protéger un circuit en courant continu. Il s'adresse aux installations dont la tension reste élevée, puisqu'il est prévu pour une tension assignée de 1500 V DC. Le porte-fusible se place en amont du circuit à protéger et permet de remplacer la cartouche sans intervenir sur le câblage.

Deux formats de cartouche sont couverts par la gamme. La version unipolaire au format 10x85 mm, référencée EFH 10/14 DC, accepte un courant maximal de 40 A. La version au format 14x85 mm, référencée EFH 10/14 T DC, est prévue pour un courant maximal de 63 A. Le format 10x85 désigne une cartouche de 10 mm de diamètre et de 85 mm de longueur ; la cartouche fusible n'est pas comprise.

Avant la commande, relevez trois valeurs sur votre installation : la tension continue du circuit, qui ne doit pas dépasser 1500 V DC, le courant permanent, qui détermine le calibre de la cartouche, et le format de cette cartouche. Mettez le circuit hors tension avant toute manipulation et ne retirez jamais une cartouche sous charge.
