ETI Référence 002580006 EAN 3838895947981

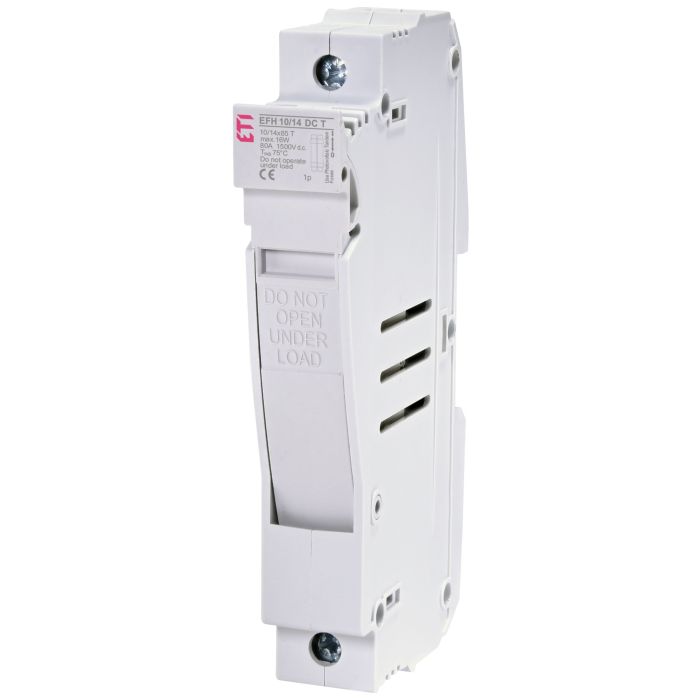

Porte-fusible ETI CH 10/14x85 T 63 A 1500 V DC
25,36 € TTC
21,13 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Longueur (mm) | 85 mm |
|---|---|
| Largeur (mm) | 14 mm |
| Poids | 0 kg |
| Marque | ETI |
|---|---|
| Modèle | CH 10/14x85 T |
| Code EAN | 3838895947981 |
| Référence | 002580006 |
Téléchargements
Description
Le porte-fusible ETI CH 10/14x85 T reçoit un fusible cylindrique et protège les circuits à courant continu. Sa tension assignée de 1500 V DC le destine aux installations photovoltaïques, où les chaînes de panneaux solaires travaillent sous des tensions élevées, ainsi qu'aux coffrets et armoires de distribution en courant continu.
Le logement correspond au format 14 x 85 mm : le fusible mesure 85 mm de longueur pour 14 mm de diamètre. L'intensité admissible atteint 63 A. La gamme ETI 1500 V comprend également un modèle prévu pour les fusibles 10 x 85 mm, dont le courant maximal est de 40 A ; vérifiez donc le format avant de commander.
Avant le montage, coupez l'alimentation du circuit, puis contrôlez trois points : le format du fusible (14 x 85 mm), son calibre, qui ne doit pas dépasser 63 A, et la tension du circuit, qui doit rester sous 1500 V DC. Le calibre se détermine d'après le courant de service de la ligne à protéger.
Pourquoi ce produit
- Porte-fusible pour fusible cylindrique de 14 x 85 mm
- Intensité maximale de 63 A
- Tension assignée de 1500 V DC
- Prévu pour les circuits à courant continu, notamment photovoltaïques
- Référence ETI CH 10/14x85 T
Questions fréquentes
Quels fusibles ce porte-fusible accepte-t-il ?
Il reçoit des fusibles cylindriques au format 14 x 85 mm, soit 85 mm de longueur pour 14 mm de diamètre, avec un calibre maximal de 63 A.
Convient-il à une installation photovoltaïque ?
Oui. Sa tension assignée de 1500 V DC correspond aux circuits à courant continu des installations solaires. La tension du circuit ne doit pas dépasser cette valeur.
Quelle est la différence avec la version 10 x 85 ?
La version pour fusibles 10 x 85 mm est limitée à 40 A. Ce modèle CH 10/14x85 T accepte le format 14 x 85 mm jusqu'à 63 A. Les deux formats ne sont pas interchangeables.
Comment choisir le calibre du fusible ?
Le calibre se détermine d'après le courant de service du circuit à protéger et doit rester inférieur ou égal à 63 A, limite admissible de ce porte-fusible.
Que vérifier avant l'intervention ?
Coupez l'alimentation du circuit en courant continu avant toute manipulation, puis contrôlez le format du fusible, son calibre et la tension du circuit.
Informations fabricant
- Fabricant
- ETI
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
