Plaque de liaison bus bar 50 mm M8/M10 600 A - lot de 2

Cette plaque de liaison raccorde deux modules d'un système de distribution DC dont les points de connexion sont distants de 50 mm : bus bars, porte-fusibles ou coupe-batterie montés côte à côte. Comme les hauteurs de raccordement sont communes, elle remplace un câble court et permet de regrouper plusieurs modules dans un coffre technique compact de camping-car, de bateau ou de fourgon aménagé. Le lot comprend deux plaques.

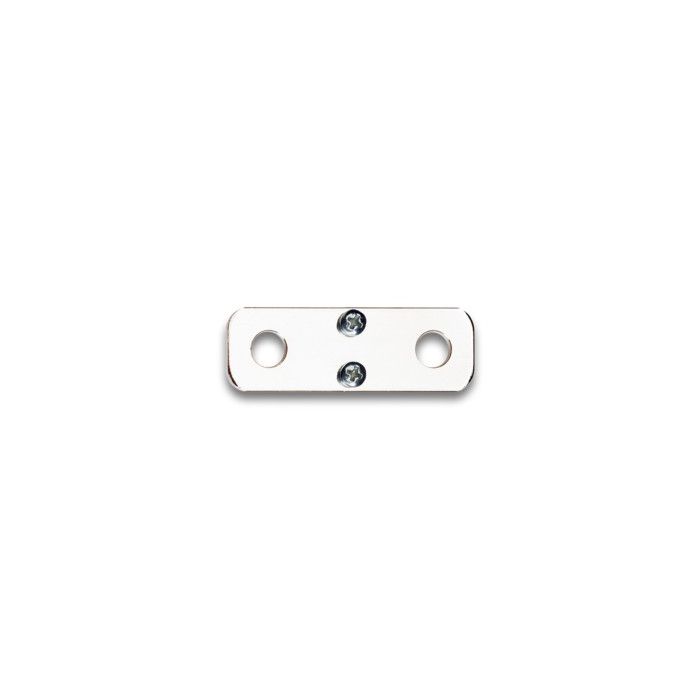

La plaque mesure 63 x 25 mm et pèse 0,1 kg. Elle est réalisée en cuivre haute pureté étamé, ce qui favorise la conductibilité et limite l'échauffement, et accepte un courant maximal de 600 A. Les perçages conviennent aussi bien aux goujons M8 qu'aux goujons M10. Deux vis M4 en acier inoxydable, avec rondelles, servent de points de raccordement pour des câbles de faible section.

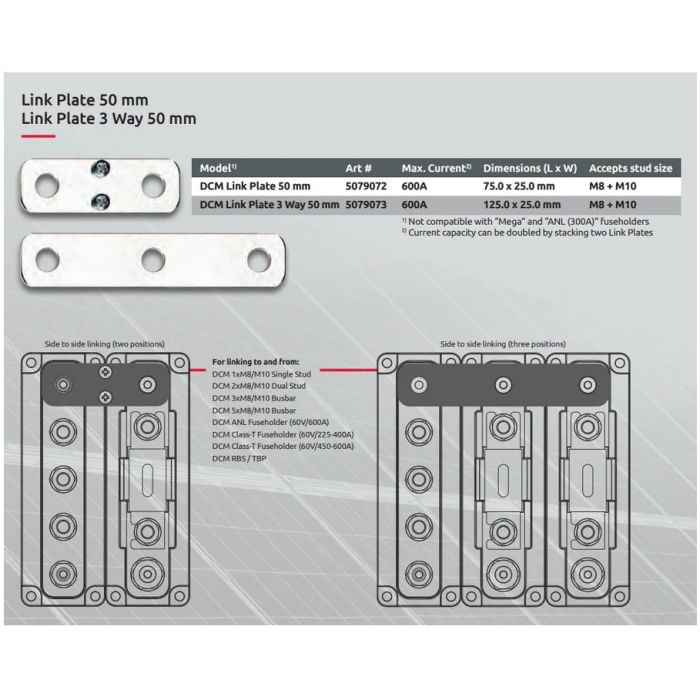

Avant le montage, vérifiez que l'entraxe de vos modules est bien de 50 mm et que les boulons sont au format M8 ou M10. La plaque est compatible avec les rails à goujons M8 et M10 et avec le porte-fusible ANL 600 A, mais pas avec les porte-fusibles Mega et ANL 300 A. En empilant deux plaques, après avoir retiré les vis M4, vous doublez l'intensité admissible du raccordement.
