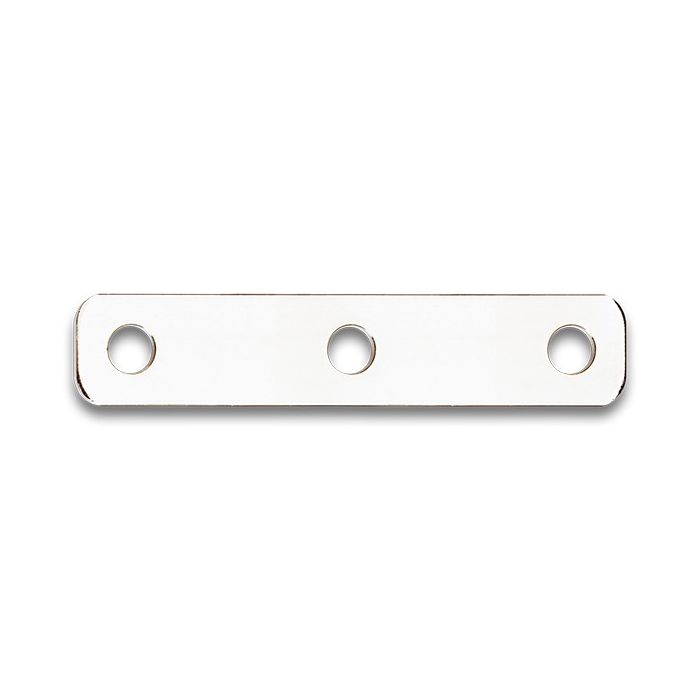

Plaque de liaison 3 voies 600 A entraxe 50 mm pour boulons M8 et M10

Cette plaque de liaison à 3 voies relie entre eux plusieurs modules d'une installation DC Modular : barres de distribution, porte-fusibles et modules montés côte à côte. Comme les hauteurs de raccordement sont communes, le couplage se fait directement par le dessus, sans câble de liaison intermédiaire. Vous exploitez ainsi mieux la place disponible dans un coffre technique de camping-car, de fourgon aménagé ou de bateau.

La plaque admet un courant maximal de 600 A. Le corps est en cuivre haute pureté étamé, un matériau qui favorise la conductivité et limite l'échauffement aux points de contact. Elle mesure 63 x 25 mm pour un poids de 0,1 kg et se monte indifféremment sur des goujons M8 ou M10, avec un entraxe de 50 mm. Des vis et rondelles M4 en acier inoxydable offrent en plus des points de raccordement pour les câbles de faible section.

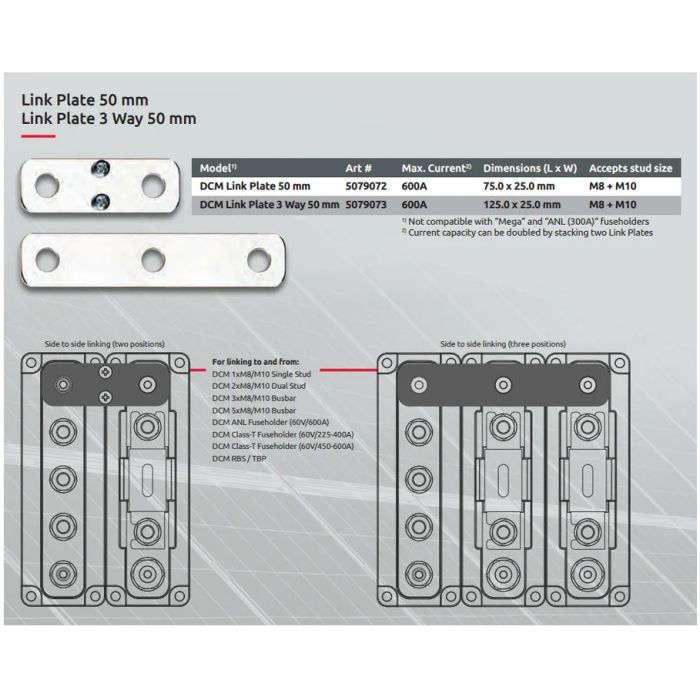

Le montage est compatible avec les rails à goujons DCM M8 et M10 ainsi qu'avec le porte-fusible ANL 600 A. Les porte-fusibles « Mega » et « ANL 300 A » ne conviennent pas. Pour doubler le courant admissible, superposez deux plaques après avoir retiré les vis M4. L'illustration du produit montre les combinaisons de couplage possibles.
