Maison des Batteries Référence DCVD0000039 EAN 6091635882844

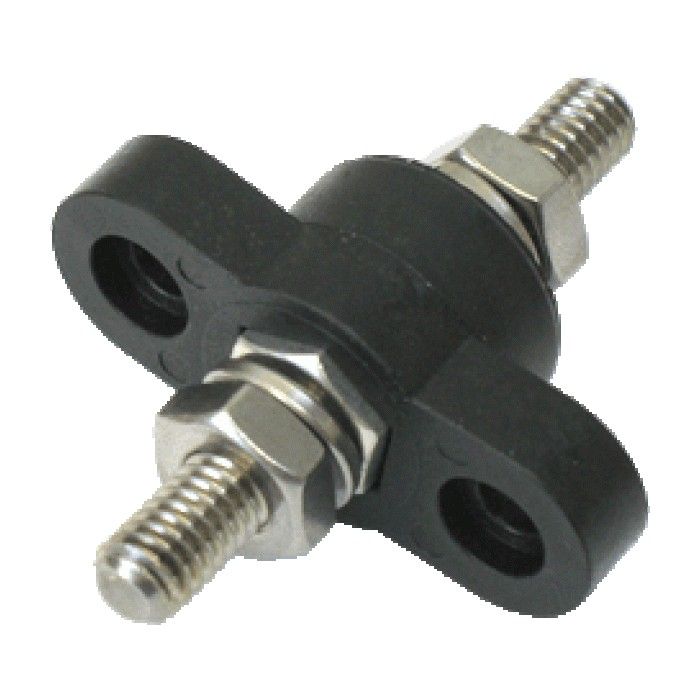

Passe-cloison DC M8 noir 250 A 48 V
22,86 € TTC
19,05 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 25 x 55 x 40 mm |
|---|---|
| Longueur (mm) | 40 mm |
| Largeur (mm) | 55 mm |
| Hauteur (mm) | 25 mm |
| Poids | 0,04 kg |
| Marque | Maison des Batteries |
|---|---|
| Code EAN | 6091635882844 |
| Référence | DCVD0000039 |
Description
Ce passe-cloison DC noir permet de faire traverser le courant continu d'un côté à l'autre d'un panneau, d'une cloison ou d'un coffre technique, sans percer le câble de batterie ni multiplier les connexions apparentes. Il sert aussi de point de distribution : plusieurs lignes de tension peuvent être raccordées sur la même borne, ce qui en fait un accessoire courant dans les installations de camping-car, de fourgon aménagé et de bateau.
Le passe-cloison accepte une tension comprise entre 0 et 48 VDC et une intensité maximale de 250 A en 12 VDC. Ces valeurs déterminent la section de câble et le calibre de fusible à retenir en amont : le passe-cloison ne protège pas le circuit, il ne fait que le prolonger. Les écrous sont en acier inoxydable et les tiges filetées sont au pas M8, le filetage le plus répandu sur les cosses de câble de batterie.
L'ensemble mesure 25 x 55 x 40 mm pour 0,04 kg. Prévoyez le perçage correspondant dans le panneau, puis serrez les cosses de part et d'autre en veillant à ce qu'elles reposent à plat sur la borne. Un contact partiel provoque un échauffement sous forte intensité.
Pourquoi ce produit
- Passe-cloison DC à filetage M8, finition noire
- Relie deux lignes de tension ou plus à travers un panneau
- Tension maximale 0 - 48 VDC
- Intensité maximale 250 A en 12 VDC
- Écrous en acier inoxydable
- Dimensions 25 x 55 x 40 mm, poids 0,04 kg
Questions fréquentes
Quelle intensité ce passe-cloison supporte-t-il ?
Jusqu'à 250 A en 12 VDC. La tension admissible va de 0 à 48 VDC. Dimensionnez la section des câbles et la protection par fusible en fonction du courant réellement attendu dans votre circuit.
Quel diamètre de cosse faut-il ?
Le filetage est au pas M8. Utilisez des cosses de câble percées en 8 mm, serrées avec les écrous en acier inoxydable fournis sur la pièce.
Ce passe-cloison protège-t-il le circuit ?
Non. Il assure uniquement le passage et la répartition du courant à travers un panneau. La protection doit être réalisée séparément, par un porte-fusible ou un disjoncteur placé en amont.
Peut-on y raccorder plusieurs câbles ?
Oui. La borne accepte le raccordement de deux lignes de tension ou plus, ce qui permet de distribuer le courant vers plusieurs destinations depuis un même point.
Quel perçage prévoir dans le panneau ?
La pièce mesure 25 x 55 x 40 mm. Relevez les dimensions du corps avant de percer et vérifiez qu'il reste un dégagement suffisant derrière le panneau pour les cosses et les écrous.
Informations fabricant
- Fabricant
- Maison des Batteries
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
