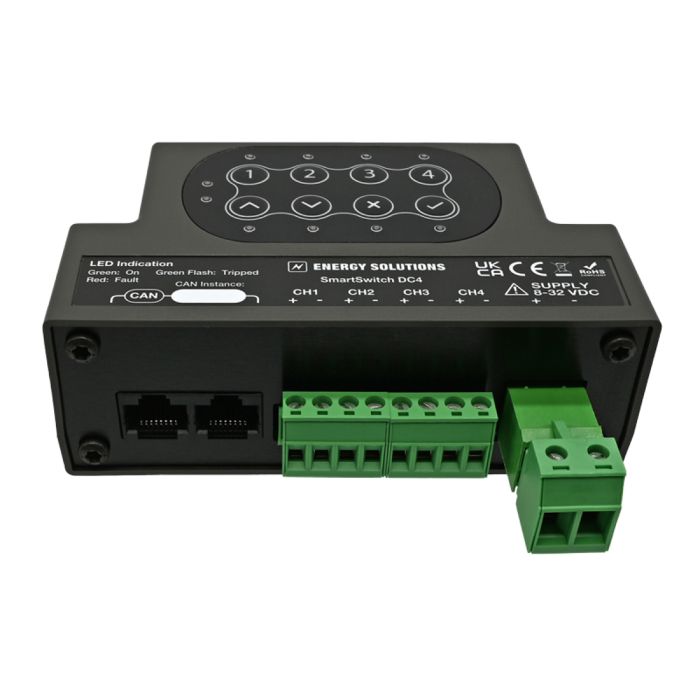

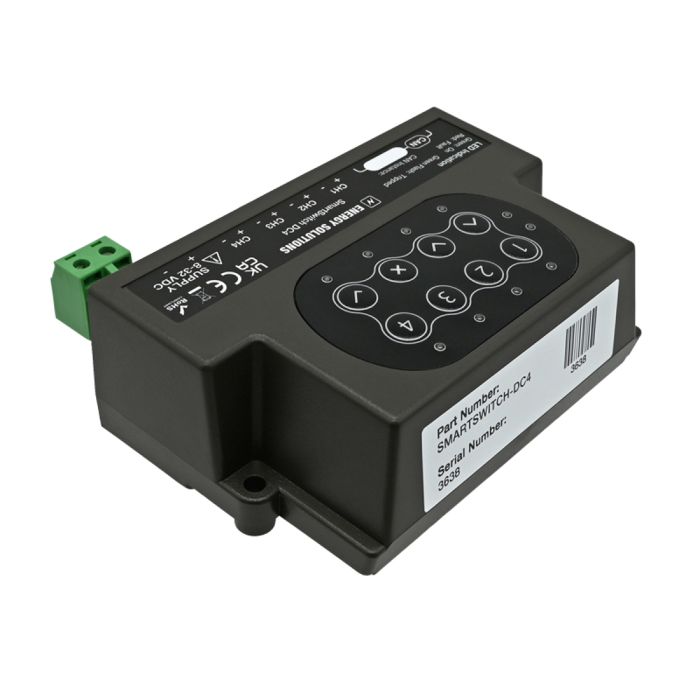

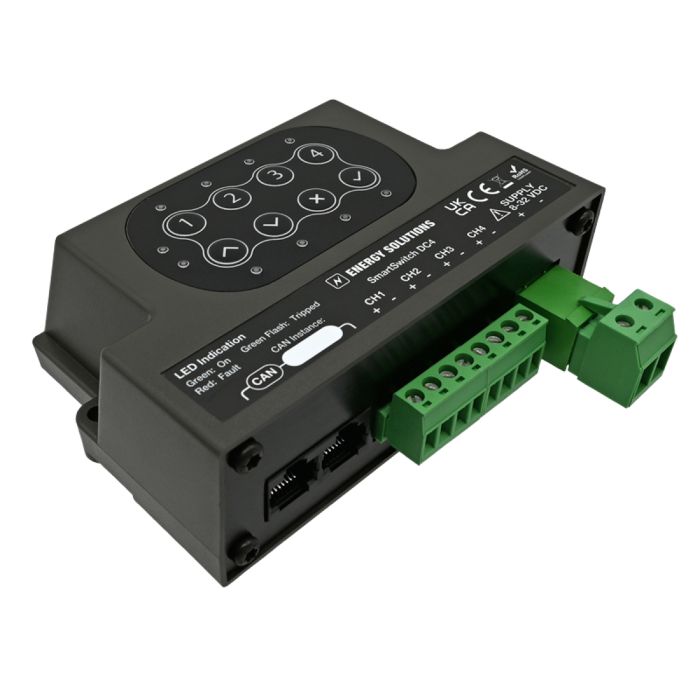

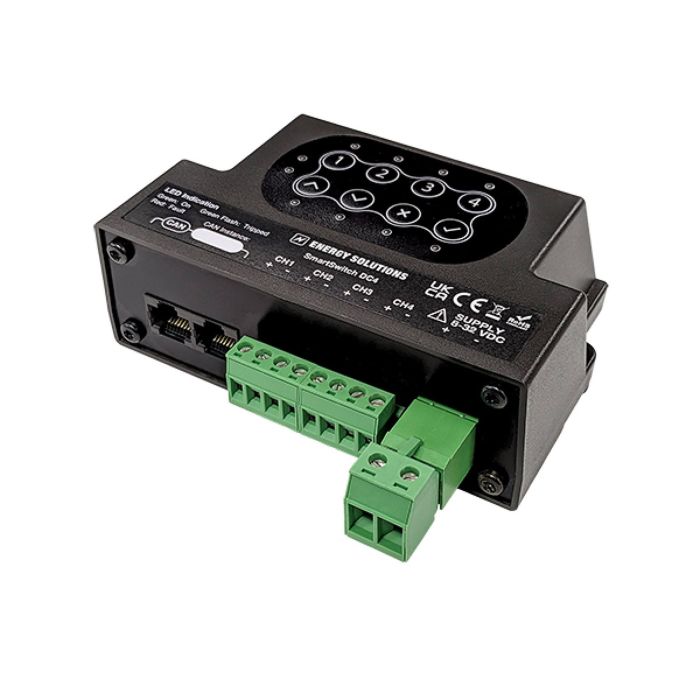

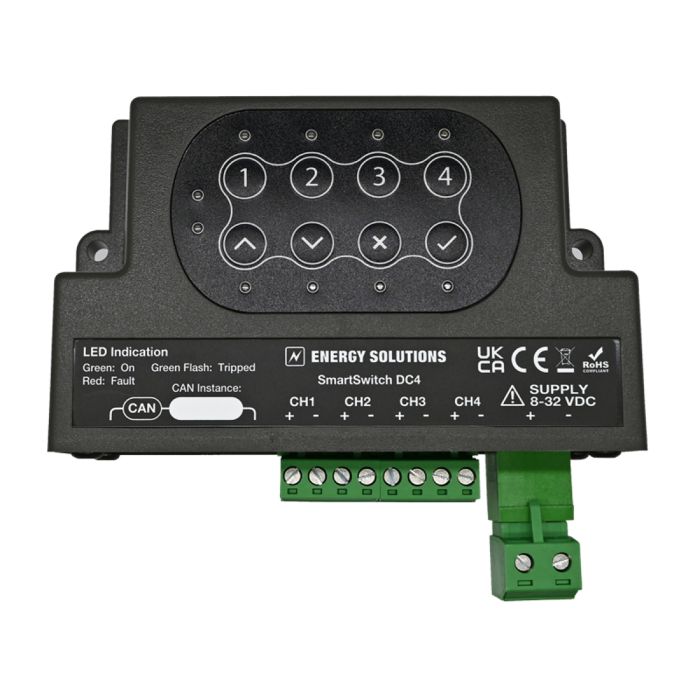

Module de commutation DC SmartSwitch DC4 (version 2) 4 canaux 12-24 V 15 A

Le SmartSwitch DC4 (version 2) est un module de commutation à courant continu à quatre canaux, prévu pour les installations en 12-24 V. Chaque canal peut remplir indifféremment les trois fonctions du module : sortie de commutation, sortie de variation (dimmer) ou entrée de signal. Un même boîtier pilote ainsi, par exemple, un éclairage variable, un circuit de pompe et la lecture d'un contact, sans multiplier les appareils dans le tableau électrique.

Côté caractéristiques, le module travaille sous une tension de 12-24 V avec une intensité de 15 A. La commande passe par le bus CAN : la liaison emprunte un port RJ45 au brochage VECan, celui utilisé par Victron Energy. Le module dialogue donc avec les appareils GX, qui servent d'interface pour la commande à distance des sorties.

Au montage, comptez un câble réseau RJ45 au brochage VECan pour la liaison CAN et une alimentation continue en 12 V ou 24 V. Protégez chaque circuit raccordé par un fusible adapté et vérifiez que la consommation des appareils commandés reste dans la limite de 15 A indiquée pour le module.
