Victron Energy Référence BMS800200104 EAN 8719076055556

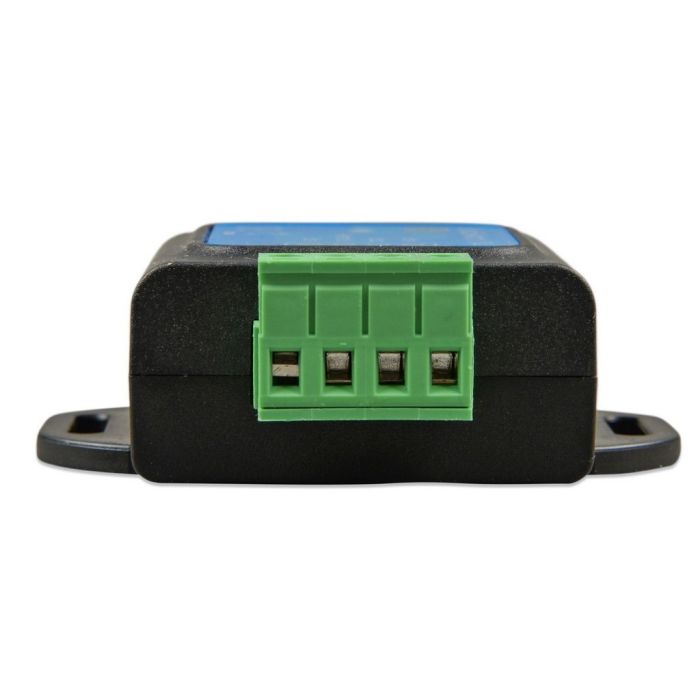

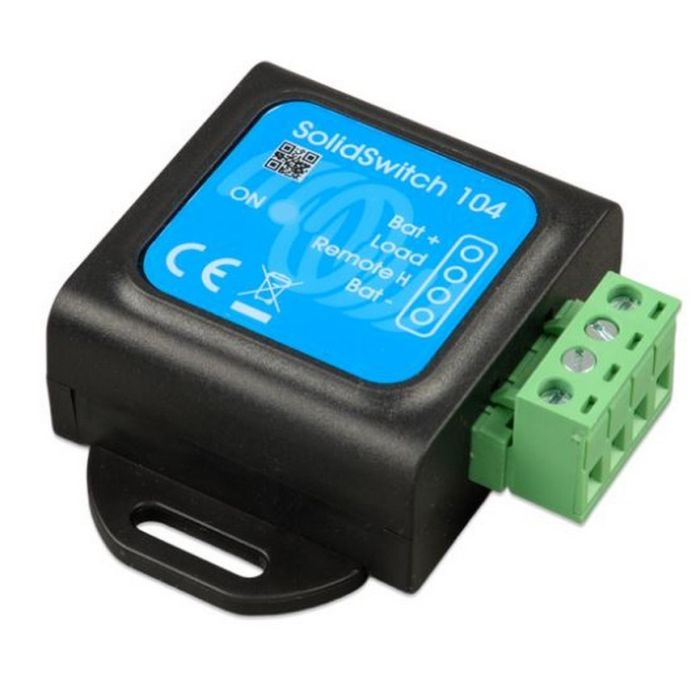

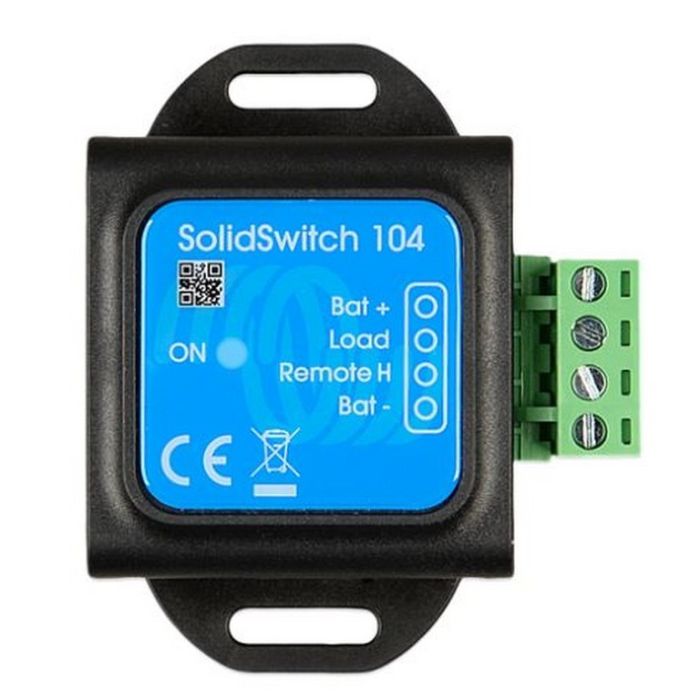

Interrupteur statique Victron Energy SolidSwitch 104 70 V 4 A
42,00 € TTC
35,00 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 58 x 66 x 23 mm |
|---|---|
| Longueur (mm) | 23 mm |
| Largeur (mm) | 66 mm |
| Hauteur (mm) | 58 mm |
| Poids | 0,03 kg |
| Marque | Victron Energy |
|---|---|
| Modèle | SolidSwitch |
| Code EAN | 8719076055556 |
| Référence | BMS800200104 |
Téléchargements
Description
Le SolidSwitch 104 de Victron Energy est un interrupteur statique destiné à commuter des charges alimentées en courant continu, jusqu'à 70 V et 4 A. Il se pilote par un signal numérique de faible puissance : une sortie de commande peut ainsi ouvrir ou fermer un circuit qu'elle ne serait pas capable d'alimenter directement. C'est un composant d'installation, utilisé entre un appareil de commande et l'organe à activer.
La charge raccordée peut être résistive, capacitive ou inductive, par exemple la bobine d'un contacteur de forte puissance. Les valeurs maximales admises pour les charges capacitives et inductives figurent dans la fiche technique du fabricant : consultez-la avant de dimensionner votre circuit, car les 4 A indiqués correspondent au courant commuté et non à toutes les configurations.
Le boîtier mesure 58 x 66 x 23 mm et pèse 0,03 kg, ce qui lui permet de prendre place dans un coffret électrique ou à proximité immédiate du composant commandé. Attention au câblage : le SolidSwitch 104 n'est protégé ni contre l'inversion de polarité, ni contre les courts-circuits. Vérifiez la polarité avant la mise sous tension et prévoyez une protection sur le circuit commuté.
Pourquoi ce produit
- Commute des charges en courant continu jusqu'à 70 V et 4 A
- Piloté par un signal numérique de faible puissance
- Accepte des charges résistives, capacitives ou inductives, comme la bobine d'un contacteur de forte puissance
- Sans protection contre l'inversion de polarité ni contre les courts-circuits
- Dimensions 58 x 66 x 23 mm, poids 0,03 kg
Questions fréquentes
Quelles charges le SolidSwitch 104 peut-il commuter ?
Des charges en courant continu jusqu'à 70 V et 4 A. Elles peuvent être résistives, capacitives ou inductives, par exemple la bobine d'un contacteur de forte puissance.
Comment se commande cet interrupteur ?
Par un signal numérique de faible puissance. Une sortie de commande suffit donc à piloter un circuit dont le courant dépasse ses propres capacités, dans la limite de 70 V et 4 A.
Est-il protégé contre les courts-circuits ?
Non. Le SolidSwitch 104 n'est protégé ni contre les courts-circuits, ni contre l'inversion de polarité. Contrôlez la polarité du raccordement avant la mise sous tension et protégez le circuit commuté.
Où trouver les limites pour les charges capacitives et inductives ?
Dans la fiche technique du fabricant. Ces types de charge imposent des valeurs maximales propres, différentes du courant nominal de 4 A ; vérifiez-les avant de raccorder une bobine ou un circuit capacitif.
Quel espace prévoir pour le montage ?
Le boîtier mesure 58 x 66 x 23 mm et pèse 0,03 kg. Il se loge facilement dans un coffret électrique ou près de l'appareil commandé, à l'abri de l'humidité et des projections.
Informations fabricant
- Fabricant
- Victron Energy
