Eaton Référence MON000000324 EAN 4015081187560

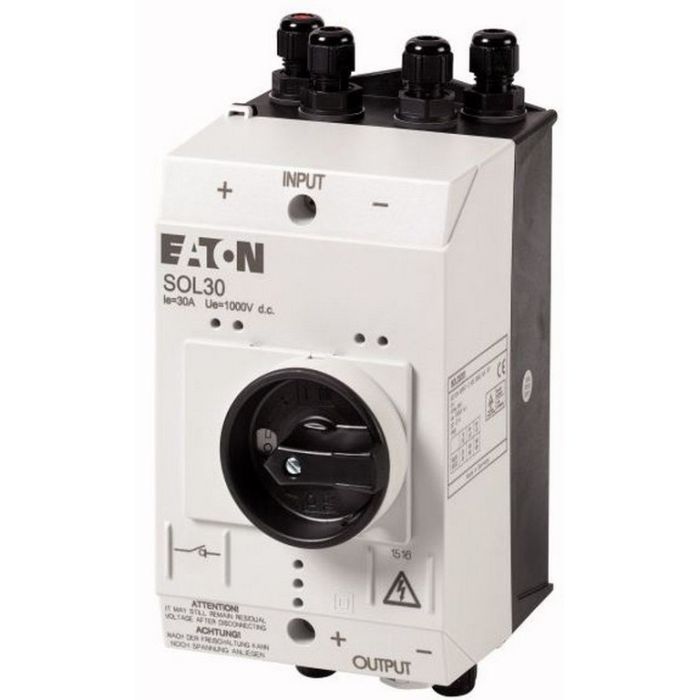

Interrupteur-sectionneur solaire DC Eaton SOL30 2xMV 1000 V 25 A
469,63 € TTC
391,36 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Batterie lithium LiFePO4 : avantages, limites et choix
Caractéristiques techniques
| Dimensions L x l x H (mm) | 224 x 100 x 130 mm |
|---|---|
| Longueur (mm) | 130 mm |
| Largeur (mm) | 100 mm |
| Hauteur (mm) | 224 mm |
| Poids | 0,42 kg |
| Marque | Eaton |
|---|---|
| Modèle | P-SOL |
| Code EAN | 4015081187560 |
| Référence | MON000000324 |
Téléchargements
Description
L'Eaton SOL30 2xMV coupe le courant continu entre les panneaux solaires et l'onduleur d'une installation photovoltaïque. Il permet de mettre la partie DC hors tension avant une intervention, un contrôle ou une opération de maintenance. Le boîtier fermé accepte deux strings, ce qui facilite son intégration dans différents schémas d'installation.
La tension d'emploi nominale atteint 1000 V et le courant d'emploi en courant continu 25 A, pour un courant permanent nominal de 26 A. L'appareil est précâblé : chacun des deux circuits dispose de deux paires de raccords M12 en entrée, la sortie se faisant par un raccord M16. Un élément de compensation de pression évite l'accumulation de condensation dans le boîtier et limite ainsi les dérangements dus aux arcs électriques.
Le degré de protection IP65 autorise un montage à l'extérieur, et le boîtier est prévu pour une fixation au sol. Avec 224 x 100 x 130 mm et 0,42 kg, il occupe peu de place. L'appareil répond à la norme IEC/EN 60947-3 et dispose d'un certificat TÜV.
Pourquoi ce produit
- Interrupteur-sectionneur à courant continu pour installation photovoltaïque
- Tension d'emploi nominale 1000 V, courant d'emploi DC 25 A
- Courant permanent nominal 26 A
- Deux circuits, chacun avec deux paires de raccords M12 en entrée et un raccord M16 en sortie
- Boîtier fermé IP65 avec élément de compensation de pression, prévu pour une fixation au sol
- Conforme à IEC/EN 60947-3, certificat TÜV ; 224 x 100 x 130 mm, 0,42 kg
Questions fréquentes
Quelles valeurs électriques cet interrupteur supporte-t-il ?
Sa tension d'emploi nominale est de 1000 V et son courant d'emploi en courant continu de 25 A. Le courant permanent nominal est de 26 A. Vérifiez que la tension et le courant de vos strings restent sous ces valeurs.
Combien de strings peut-on raccorder ?
Deux. L'appareil comporte deux circuits, chacun équipé de deux paires de raccords M12 en entrée. La sortie se fait par un raccord M16.
Peut-on l'installer à l'extérieur ?
Oui. Le boîtier fermé présente un degré de protection IP65 et intègre un élément de compensation de pression qui évite l'accumulation de condensation. Il est prévu pour une fixation au sol.
À quoi sert un sectionneur DC dans une installation photovoltaïque ?
Il coupe la liaison en courant continu entre les panneaux et l'onduleur. Cela permet de mettre la partie DC hors tension lors d'un contrôle ou d'une maintenance. Le modèle répond à la norme IEC/EN 60947-3.
Quelles sont les dimensions et le poids ?
Le boîtier mesure 224 x 100 x 130 mm et pèse 0,42 kg. Mesurez l'emplacement prévu et tenez compte du passage des câbles vers les raccords M12 et M16.
