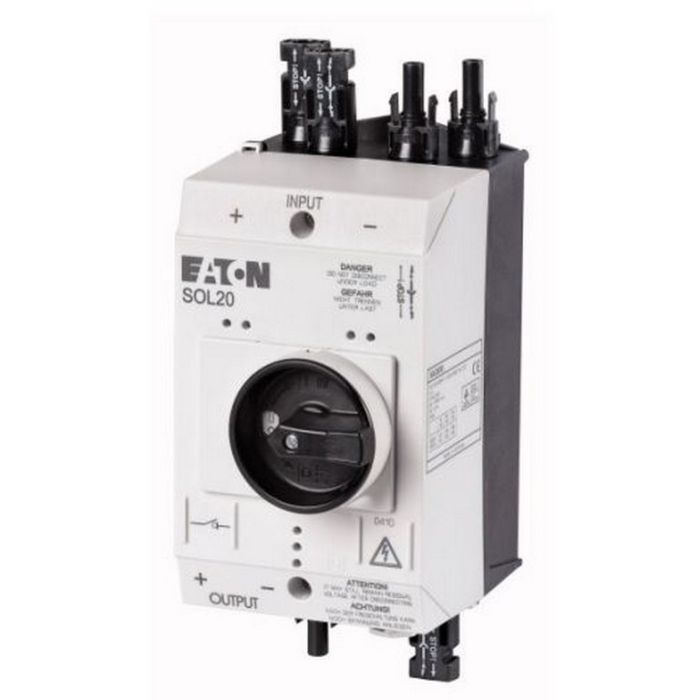

Interrupteur-sectionneur DC solaire Eaton SOL20 1000 V 20 A 2 strings MC4

Le Eaton SOL20 est un interrupteur-sectionneur destiné au côté courant continu d'une installation photovoltaïque. Il coupe la liaison entre les panneaux solaires et le convertisseur, par exemple lors d'une intervention sur l'installation ou d'une mise hors tension. L'appareil accepte deux strings, raccordés chacun par deux paires de connecteurs MC4 mâle et femelle déjà câblés, ce qui permet de l'intégrer dans différents schémas d'installation.

Côté chiffres, l'appareil est prévu pour une tension d'emploi de 1000 V et un courant continu de 20 A. Le boîtier porte l'indice de protection IP65 et convient donc à une pose en extérieur. Un élément de compensation de pression évite l'accumulation de condensation à l'intérieur du boîtier et les défauts liés aux arcs électriques. Le produit répond à la norme IEC/EN 60947-3 et dispose d'un certificat TÜV.

Avant le montage, vérifiez que la tension à vide de vos strings reste sous 1000 V et que le courant de chaîne ne dépasse pas 20 A. Le boîtier mesure 234 x 100 x 130 mm pour 0,42 kg et se fixe sur une surface d'appui. Le raccordement se fait directement sur les connecteurs MC4, sans ouvrir le boîtier.
