Eaton Référence MON000000321 EAN 6013744161177

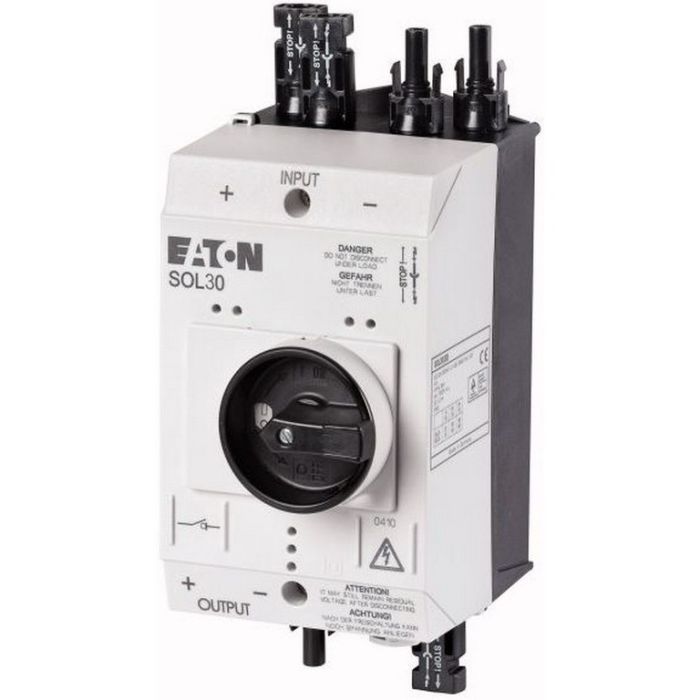

Interrupteur-sectionneur DC Eaton SOL30 2xMC4 1000 V 30 A
591,12 € TTC
492,60 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Batterie lithium LiFePO4 : avantages, limites et choix
Caractéristiques techniques
| Dimensions L x l x H (mm) | 234 x 100 x 130 mm |
|---|---|
| Longueur (mm) | 130 mm |
| Largeur (mm) | 100 mm |
| Hauteur (mm) | 234 mm |
| Poids | 0,42 kg |
| Marque | Eaton |
|---|---|
| Modèle | P-SOL |
| Code EAN | 6013744161177 |
| Référence | MON000000321 |
Téléchargements
Description
L'Eaton SOL30 2xMC4 est un interrupteur-sectionneur à courant continu destiné aux installations photovoltaïques. Il coupe la liaison entre les panneaux solaires et le convertisseur, par exemple avant une intervention sur l'installation ou en cas d'urgence. Son boîtier fermé IP65 autorise aussi bien un montage à l'intérieur qu'à l'extérieur.
L'appareil est prévu pour une tension de service de 1000 V et un courant continu nominal de 30 A, répartis sur deux circuits, soit deux strings. Chaque circuit dispose de deux paires de connecteurs MC4 mâle et femelle déjà câblés, ce qui évite d'ouvrir le boîtier pour raccorder les câbles solaires. Un élément de compensation de pression limite l'accumulation de condensation dans le boîtier et les défauts dus aux arcs électriques. Le sectionneur répond à la norme IEC/EN 60947-3.
Le boîtier mesure 234 x 100 x 130 mm et pèse 0,42 kg ; il est conçu pour une fixation au sol, sur un support plan. Avant l'installation, vérifiez que la tension et le courant de vos strings restent dans les limites indiquées et que les connecteurs de vos câbles solaires sont bien du type MC4.
Pourquoi ce produit
- Interrupteur-sectionneur DC pour installation photovoltaïque, tension de service 1000 V
- Courant continu nominal de 30 A
- 2 circuits (strings), chacun équipé de 2 paires de connecteurs MC4 mâle/femelle
- Boîtier fermé IP65 précâblé, avec élément de compensation de pression contre la condensation
- Conforme à la norme IEC/EN 60947-3
- Dimensions 234 x 100 x 130 mm, poids 0,42 kg, fixation au sol
Questions fréquentes
Combien de strings peut-on raccorder sur ce sectionneur ?
Deux. L'appareil comporte deux circuits distincts, chacun doté de deux paires de connecteurs MC4 mâle et femelle, soit une entrée et une sortie par string.
Peut-il être installé à l'extérieur ?
Oui. Le boîtier fermé présente un indice de protection IP65, ce qui permet un montage extérieur. Un élément de compensation de pression évite l'accumulation de condensation à l'intérieur.
Faut-il ouvrir le boîtier pour le câblage ?
Non. Le sectionneur est livré précâblé avec des connecteurs MC4 mâle et femelle. Le raccordement se fait directement sur les câbles solaires équipés des mêmes connecteurs.
Quelles valeurs électriques ne faut-il pas dépasser ?
Le SOL30 2xMC4 est prévu pour une tension de service de 1000 V et un courant continu nominal de 30 A. Comparez ces valeurs à la tension et au courant de vos strings avant le montage.
Comment le sectionneur se fixe-t-il ?
Il est prévu pour une fixation au sol, sur un support plan. Le boîtier mesure 234 x 100 x 130 mm pour un poids de 0,42 kg, ce qui demande peu de place dans un coffret ou sur une paroi plane.
Informations fabricant
- Fabricant
- Eaton
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
