Eaton Référence MON000000326 EAN 6013750756763

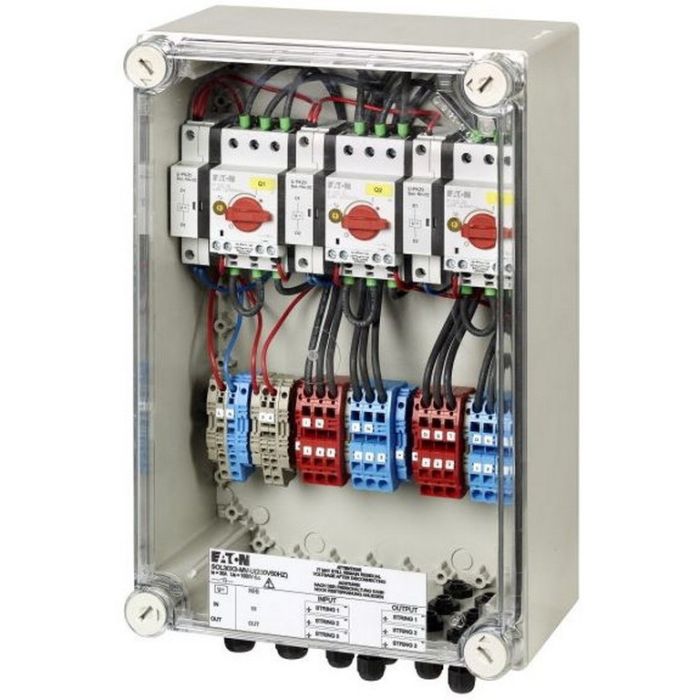

Interrupteur pompier Eaton SOL30X3-SAFETY/MV 1000 V 26 A IP65
1 739,93 € TTC
1 449,94 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Batterie lithium LiFePO4 : avantages, limites et choix
Caractéristiques techniques
| Dimensions L x l x H (mm) | 404 x 249 x 150 mm |
|---|---|
| Longueur (mm) | 150 mm |
| Largeur (mm) | 249 mm |
| Hauteur (mm) | 404 mm |
| Poids | 5,5 kg |
| Marque | Eaton |
|---|---|
| Modèle | P-SOL |
| Code EAN | 6013750756763 |
| Référence | MON000000326 |
Téléchargements
Description
L'Eaton SOL30X3-SAFETY/MV est un interrupteur-sectionneur de courant continu destiné aux installations photovoltaïques. Il coupe la liaison entre les panneaux solaires et l'onduleur afin de mettre la partie DC hors tension, notamment lors d'une intervention des services de secours. L'appareil reçoit trois circuits raccordés par connecteurs M12 : trois couplages M12 en entrée et un couplage M12 en sortie.
La tension assignée d'emploi atteint 1000 V pour un courant assigné d'emploi de 26 A en continu. Une bobine à manque de tension 230 V, 50 Hz permet de déclencher la coupure à distance depuis un arrêt d'urgence ou une centrale de détection incendie. Un contact auxiliaire 1 NO et 1 NF signale l'état de commutation, et un élément de compensation de pression limite la condensation dans le boîtier, source d'arcs électriques. L'appareil répond à la norme IEC/EN 60947-3.
Livré précâblé et prêt au raccordement, il se fixe au sol et se verrouille par cadenas en position OFF. Son indice de protection IP65 autorise une installation en extérieur. Prévoyez l'emplacement avant le montage : le boîtier mesure 404 x 249 x 150 mm et pèse 5,5 kg. Le raccordement de la partie DC reste réservé à un installateur qualifié.
Pourquoi ce produit
- Interrupteur-sectionneur de courant continu pour installations photovoltaïques, 3 strings
- Tension assignée d'emploi 1000 V, courant assigné d'emploi 26 A en continu
- Bobine à manque de tension 230 V, 50 Hz pour une coupure à distance
- Contact auxiliaire 1 NO et 1 NF, raccordements par connecteurs M12, appareil précâblé
- Boîtier IP65 verrouillable par cadenas en position OFF, fixation au sol
- Dimensions 404 x 249 x 150 mm, poids 5,5 kg
Questions fréquentes
À quoi sert cet interrupteur pompier ?
Il sectionne le courant continu entre les panneaux solaires et l'onduleur. En position OFF, la partie DC de l'installation n'est plus sous tension, ce qui facilite une intervention sur la toiture ou dans le local technique.
Comment fonctionne la coupure à distance ?
L'appareil intègre une bobine à manque de tension alimentée en 230 V, 50 Hz. Elle peut être pilotée par un arrêt d'urgence ou une centrale de détection incendie : la disparition de cette tension provoque l'ouverture de l'interrupteur.
Combien de strings peut-on raccorder ?
Le modèle est prévu pour trois strings, avec trois couplages M12 en entrée et un couplage M12 en sortie. Vérifiez que les connecteurs de vos câbles solaires correspondent à ce type de raccordement.
Peut-on l'installer en extérieur ?
Oui. Le boîtier fermé présente un indice de protection IP65 et un élément de compensation de pression qui limite la condensation. Il se fixe au sol et se verrouille par cadenas en position OFF.
Quelles dimensions prévoir ?
Le boîtier mesure 404 x 249 x 150 mm pour un poids de 5,5 kg. Mesurez l'emplacement et laissez l'accès libre à la poignée de commande et aux presse-étoupes.
Informations fabricant
- Fabricant
- Eaton
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
