ETI Référence 004723268 EAN 3838895758679

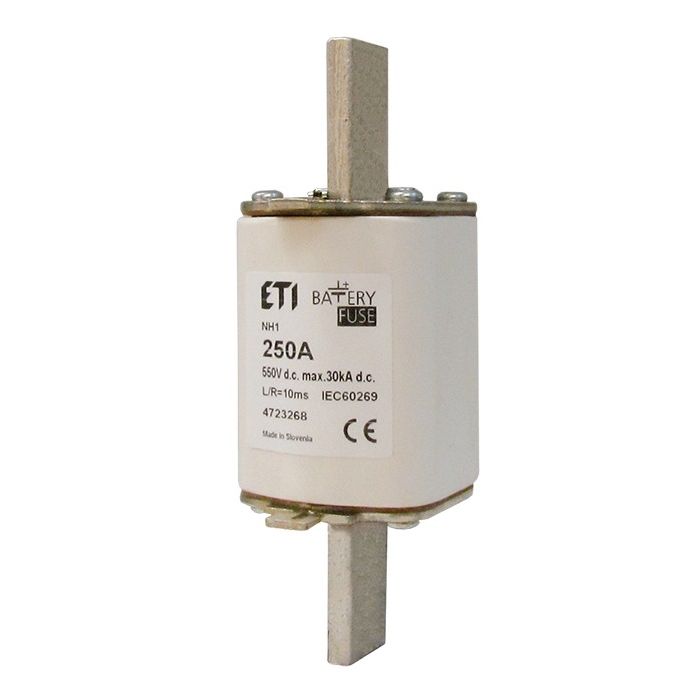

Fusible NH1 gBat ETI 250 A 550 V DC
123,96 € TTC
103,30 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 135 x 46 x 62 mm |
|---|---|
| Longueur (mm) | 62 mm |
| Largeur (mm) | 46 mm |
| Hauteur (mm) | 135 mm |
| Poids | 0 kg |
| Marque | ETI |
|---|---|
| Modèle | NH1 |
| Code EAN | 3838895758679 |
| Référence | 004723268 |
Téléchargements
Description
Le fusible ETI NH1 gBat protège les circuits à courant continu : bancs de batteries, systèmes de stockage d'énergie, alimentations sans interruption (UPS) et installations photovoltaïques. La caractéristique gBat signifie « general purpose Battery fuse » : ce type de fusible est conçu pour les systèmes de batteries et couvre aussi bien les surcharges prolongées que les courts-circuits.
Le calibre est de 250 A : le fusible conduit ce courant en service permanent et coupe le circuit lorsque l'intensité dépasse durablement cette valeur. La tension assignée est de 550 V DC, ce qui détermine la tension maximale du circuit continu dans lequel il peut être installé. Le format NH1 est la taille intermédiaire de la gamme NH, entre le NH00 et le NH3, et s'emploie dans les installations de puissance moyenne.
Le fusible se monte dans un socle ou un porte-fusible NH de taille 1, par ses deux couteaux de contact. Avant de commander, vérifiez la taille du socle en place, le calibre demandé par votre installation et la tension du circuit. L'encombrement est de 135 x 46 x 62 mm. La mise en place et le remplacement se font hors tension, avec une poignée de manœuvre NH.
Pourquoi ce produit
- Fusible à couteaux au format NH1, caractéristique gBat
- Courant nominal de 250 A
- Tension assignée de 550 V DC
- Dimensions 135 x 46 x 62 mm
- Protection contre les surcharges et les courts-circuits en courant continu
- Pour parcs de batteries, systèmes UPS et installations photovoltaïques
Questions fréquentes
Que signifie la caractéristique gBat ?
gBat correspond à « general purpose Battery fuse ». Ce fusible est conçu pour les systèmes de batteries et les circuits à courant continu. Il assure une protection complète : contre les surcharges comme contre les courts-circuits.
Quelle différence entre NH00, NH1 et NH3 ?
Ce sont des tailles de boîtier différentes. Le NH00 est le plus petit et sert aux intensités les plus faibles, le NH1 est le format intermédiaire, le NH3 le plus grand, réservé aux courants les plus élevés. La taille doit correspondre au socle installé.
Ce fusible convient-il à un circuit en courant alternatif ?
Il est spécifié pour le courant continu, avec une tension assignée de 550 V DC. Cette valeur ne peut pas être transposée à un circuit alternatif. Pour un réseau alternatif, choisissez un fusible dont la caractéristique le prévoit.
De quel porte-fusible ai-je besoin ?
D'un socle ou d'un sectionneur NH de taille 1, prévu pour recevoir des couteaux de ce format. Vérifiez également que le porte-fusible est admis pour la tension continue de votre installation.
Quelles sont les dimensions du fusible ?
Le fusible mesure 135 x 46 x 62 mm. Mesurez l'emplacement disponible dans le coffret ou le tableau avant de commander.
Informations fabricant
- Fabricant
- ETI
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
