ETI Référence 004110095 EAN 3838895758570
Fusible NH1 gBat ETI 200 A 80 V DC
36,29 € TTC
30,24 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 137 x 45 x 59 mm |
|---|---|
| Longueur (mm) | 59 mm |
| Largeur (mm) | 45 mm |
| Hauteur (mm) | 137 mm |
| Poids | 0 kg |
| Marque | ETI |
|---|---|
| Modèle | NH1 |
| Code EAN | 3838895758570 |
| Référence | 004110095 |
Téléchargements
Description

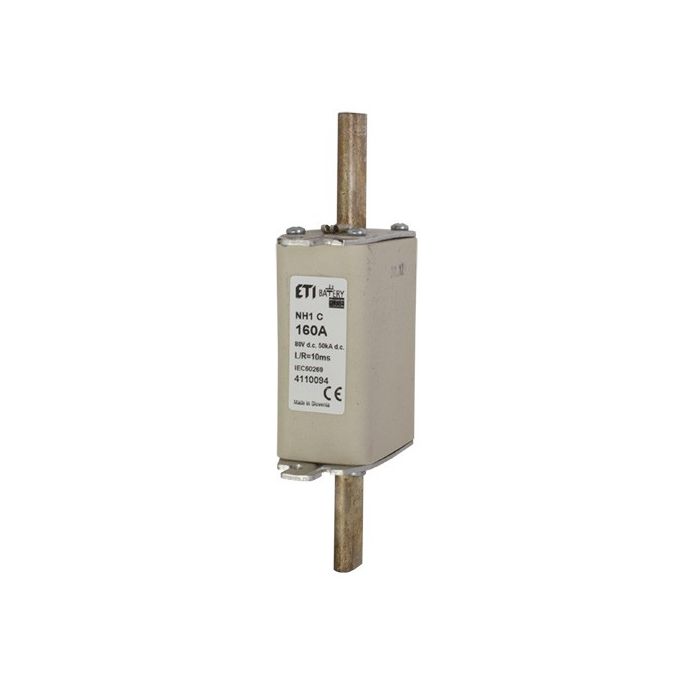

Le fusible ETI NH1 gBat est un fusible de puissance destiné aux circuits à courant continu. La caractéristique gBat désigne un fusible conçu pour les systèmes de batteries : il protège les cellules et les parcs de batteries contre les surcharges prolongées comme contre les courts-circuits. On l'emploie dans les systèmes de stockage d'énergie, les alimentations sans interruption (UPS) et les installations de panneaux solaires.
Le courant nominal est de 200 A : le fusible conduit cette intensité en service continu et coupe le circuit au-delà. La tension maximale indiquée est de 80 V en courant continu. Vérifiez donc la tension de votre installation avant le montage, ainsi que le courant maximal du circuit à protéger, afin que le calibre reste cohérent avec la section des câbles de batterie utilisés.
Le format NH1 est une taille intermédiaire de la gamme NH, plus grande que le NH00. Le fusible mesure 137 x 45 x 59 mm et se monte dans un porte-fusible ou un sectionneur prévu pour ce format. Le remplacement se fait hors tension, avec une poignée de manœuvre adaptée aux fusibles NH.
Pourquoi ce produit
- Fusible de puissance au format NH1, courant nominal de 200 A
- Tension maximale de 80 V en courant continu (DC)
- Caractéristique gBat, prévue pour la protection des systèmes de batteries
- Protection contre les surcharges et les courts-circuits en circuit continu
- Dimensions 137 x 45 x 59 mm
- Pour parcs de batteries, alimentations sans interruption (UPS) et installations solaires
Questions fréquentes
Que signifie la mention gBat ?
gBat désigne un fusible prévu pour les systèmes de batteries et les circuits à courant continu. Il assure une protection sur toute la plage, aussi bien lors d'une surcharge durable que lors d'un court-circuit.
Quelle tension ce fusible supporte-t-il ?
Il est spécifié pour 80 V en courant continu. Au-delà de cette tension, le fusible ne doit pas être utilisé. Aucune valeur en courant alternatif n'est indiquée pour cette référence.
Quelle est la différence entre NH00, NH1 et NH3 ?
Ce sont des formats mécaniques de la gamme NH. Le NH00 est le plus petit, le NH1 une taille intermédiaire et le NH3 le plus grand. Le format détermine le porte-fusible nécessaire et la plage de courants couverte.
Quel support faut-il pour ce fusible ?
Un porte-fusible ou un sectionneur au format NH1. Un support NH00 ou NH3 ne convient pas, car les dimensions et les couteaux de contact diffèrent.
Quelles dimensions dois-je vérifier ?
Le fusible mesure 137 x 45 x 59 mm. Mesurez l'espace disponible dans le coffret ou l'armoire et contrôlez que le porte-fusible NH1 s'y loge avec les distances d'isolement requises.
Informations fabricant
- Fabricant
- ETI
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
