ETI Référence 004723112 EAN 3838895734697

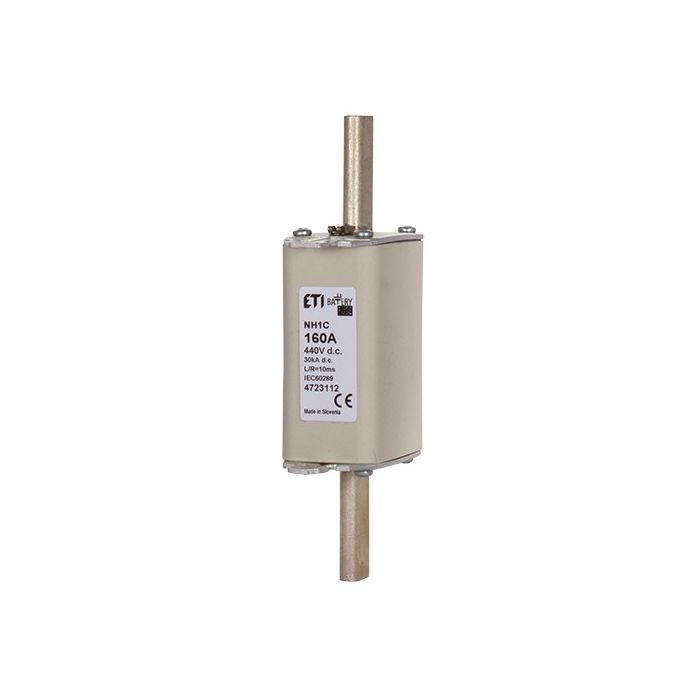

Fusible NH1 gBat ETI 160 A 440 V DC
77,15 € TTC
64,29 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 135 x 29 x 64 mm |
|---|---|
| Longueur (mm) | 64 mm |
| Largeur (mm) | 29 mm |
| Hauteur (mm) | 135 mm |
| Poids | 0 kg |
| Marque | ETI |
|---|---|
| Modèle | NH1 |
| Code EAN | 3838895734697 |
| Référence | 004723112 |
Téléchargements
Description
Le fusible NH1 gBat de ETI protège les circuits à courant continu : parcs de batteries, systèmes de stockage d'énergie, alimentations de secours (UPS) et installations photovoltaïques. La caractéristique gBat désigne un fusible prévu pour les batteries : il interrompt le circuit aussi bien lors d'une surcharge prolongée que lors d'un court-circuit, là où les courants continus élevés ne s'éteignent pas d'eux-mêmes.
Le calibre de 160 A correspond au courant que le fusible laisse passer en service permanent ; au-delà, l'élément fusible fond et isole la partie défaillante. La tension assignée de 440 V DC fixe la limite d'emploi : la tension continue du circuit protégé ne doit pas dépasser cette valeur. Le format NH taille 1 est un gabarit normalisé à couteaux, utilisé pour les intensités moyennes dans les tableaux industriels.
Ce fusible se monte dans un porte-fusible NH de taille 1 : vérifiez que votre socle correspond à cette taille et à la tension continue de votre installation. Le corps mesure 135 x 29 x 64 mm. Le remplacement se fait hors tension, avec une poignée de manœuvre NH adaptée.
Pourquoi ce produit
- Fusible NH de taille 1, destiné aux circuits à courant continu
- Calibre 160 A, tension assignée 440 V DC
- Caractéristique gBat : protection des batteries contre les surcharges et les courts-circuits
- Dimensions 135 x 29 x 64 mm
- Se monte dans un porte-fusible NH de taille 1
- Usages : parcs de batteries, systèmes de stockage, UPS, installations photovoltaïques
Questions fréquentes
Que signifie la mention gBat ?
gBat désigne un fusible prévu pour les batteries et les installations à courant continu. Il assure la protection sur toute la plage, aussi bien contre les surcharges de longue durée que contre les courts-circuits, ce qui correspond aux besoins des parcs de batteries et des systèmes de stockage.
Quelle tension et quel courant ce fusible accepte-t-il ?
Son calibre est de 160 A et sa tension assignée de 440 V en courant continu. Le circuit protégé ne doit pas dépasser cette tension, et le courant permanent doit rester sous le calibre.
Quelle différence entre NH00, NH1 et NH3 ?
Ce sont des tailles normalisées de fusibles à couteaux. NH00 est la plus petite, NH1 une taille intermédiaire, NH3 la plus grande. Chaque taille demande un porte-fusible correspondant : un NH1 ne se monte pas dans un socle NH00.
De quel porte-fusible ai-je besoin ?
D'un porte-fusible ou d'un socle NH de taille 1, compatible avec la tension continue de votre installation. Prévoyez aussi une poignée de manœuvre NH pour poser et retirer le fusible.
Quelles sont les dimensions du fusible ?
Le fusible mesure 135 x 29 x 64 mm. Vérifiez l'espace disponible dans le coffret ainsi que l'écartement des couteaux du socle avant de commander.
Informations fabricant
- Fabricant
- ETI
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
