Littelfuse Référence ZEKLFMIDI070 EAN 6091633245245

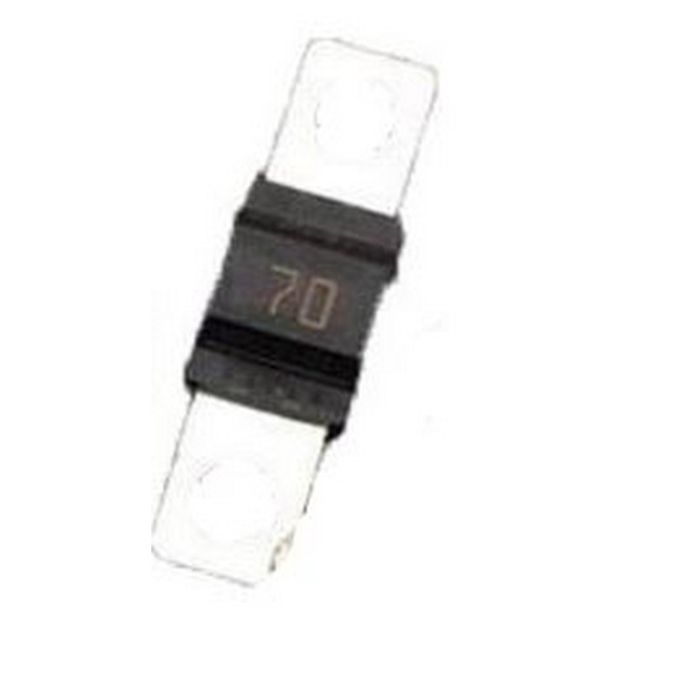

Fusible MIDI Littelfuse 70 A 12-24 V

12-24 V

4,17 € TTC

3,48 € HT

Disponibilité : En stock

Paiement sécurisé
Une question ? Demandez conseil à un expert
Livraison en France, Belgique et Luxembourg
Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
Guide conseillé Quelle section de câble pour ma batterie ?

Caractéristiques techniques

Électrique
Tension (V)	12-24 V

Dimensions et poids
Dimensions L x l x H (mm)	8 x 12 x 41 mm
Longueur (mm)	41 mm
Largeur (mm)	12 mm
Hauteur (mm)	8 mm
Poids	0,01 kg

Références
Marque	Littelfuse
Modèle	Midi Zekering
Code EAN	6091633245245
Référence	ZEKLFMIDI070

Téléchargements

Fiche technique (PDF) s’ouvre dans un nouvel onglet

Description

Ce fusible MIDI Littelfuse de 70 A protège les circuits de puissance d'une installation électrique dont la tension de système est de 12-24 V. Il se place entre la source d'énergie et le consommateur, et interrompt le circuit dès que l'intensité dépasse durablement sa valeur nominale. Un fusible correctement dimensionné reste un maillon indispensable d'une installation sûre.

Le calibre se détermine en calculant le courant de pointe du circuit, puis en retenant la valeur de fusible immédiatement supérieure disponible. La tension indiquée doit elle aussi être respectée : un fusible 12-24 V ne se monte pas sur une installation de 48 V, et inversement. La certification du fusible repose sur ces valeurs, qui conditionnent la sécurité de l'ensemble.

MIDI désigne un format : ce fusible se visse sur un porte-fusible MIDI au moyen de ses deux pattes percées pour vis M5. Son corps mesure 8 x 12 x 41 mm. Lorsque le filament fond, la coupure n'est pas toujours visible à l'oeil nu ; un contrôle de continuité au multimètre permet de confirmer qu'un fusible est hors service.

Pourquoi ce produit

Fusible MIDI d'un calibre de 70 A
Prévu pour une tension de système de 12-24 V
Raccordement par vis M5, à monter dans un porte-fusible MIDI
Dimensions 8 x 12 x 41 mm, poids 0,01 kg
Protège le circuit en cas de surcharge ou de court-circuit

Questions fréquentes

Puis-je utiliser ce fusible sur une installation 48 V ?

Non. Ce modèle est prévu pour une tension de système de 12-24 V et ne doit pas être monté sur un circuit de 48 V. L'inverse vaut également : un fusible 48 V ne convient pas à une installation 12-24 V.

Comment choisir le calibre du fusible ?

Calculez le courant de pointe du circuit à protéger, puis retenez la valeur de fusible immédiatement supérieure parmi celles disponibles. Ce modèle couvre les circuits dont le courant de pointe reste sous 70 A.

Quel porte-fusible faut-il ?

MIDI est une désignation de format : ce fusible demande un porte-fusible MIDI. Le raccordement se fait par deux vis M5 au travers des pattes du fusible.

Comment savoir si le fusible a fondu ?

En cas de surcharge ou de court-circuit, le filament fond et le circuit est interrompu. La rupture n'est pas toujours visible : mesurez la continuité entre les deux pattes avec un multimètre pour en avoir le coeur net.

Quelles sont les dimensions de ce fusible ?

Le fusible mesure 8 x 12 x 41 mm et pèse 0,01 kg. Vérifiez l'entraxe de votre porte-fusible MIDI avant le montage.
