Littelfuse Référence ZEKLFMIDI060 EAN 6091636271296

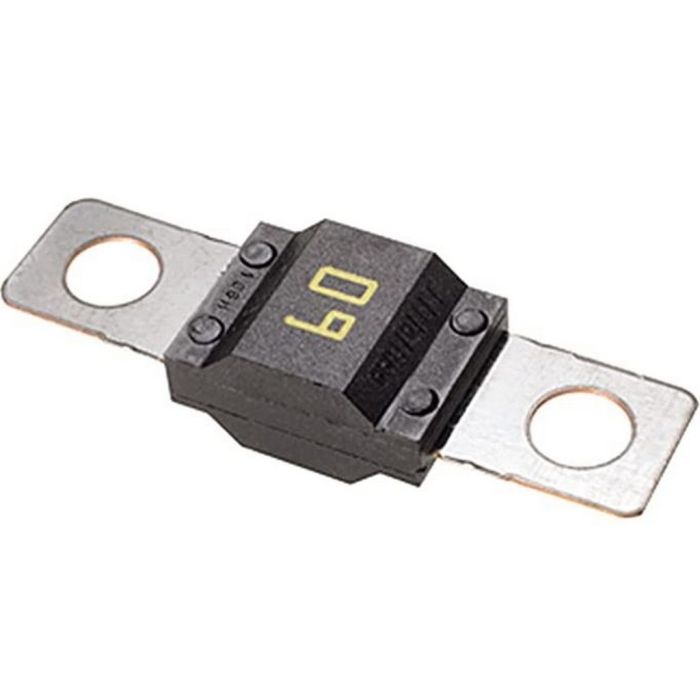

Fusible MIDI Littelfuse 60 A 12-24 V

12-24 V

4,17 € TTC

3,48 € HT

Disponibilité : En stock

Paiement sécurisé
Une question ? Demandez conseil à un expert
Livraison en France, Belgique et Luxembourg
Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
Guide conseillé Quelle section de câble pour ma batterie ?

Caractéristiques techniques

Électrique
Tension (V)	12-24 V

Dimensions et poids
Dimensions L x l x H (mm)	8 x 12 x 41 mm
Longueur (mm)	41 mm
Largeur (mm)	12 mm
Hauteur (mm)	8 mm
Poids	0,01 kg

Références
Marque	Littelfuse
Modèle	Midi Zekering
Code EAN	6091636271296
Référence	ZEKLFMIDI060

Téléchargements

Fiche technique (PDF) s’ouvre dans un nouvel onglet

Description

Le fusible MIDI Littelfuse de 60 A protège un circuit électrique contre les surcharges et les courts-circuits. Ce format se rencontre dans les installations de 12-24 V des camping-cars, des bateaux, des fourgons aménagés et des véhicules utilitaires, généralement à proximité immédiate de la batterie ou en tête d'un circuit secondaire alimentant un convertisseur, un treuil ou un répartiteur.

Le calibre se détermine à partir du courant de pointe que le circuit doit supporter : vous calculez ce courant, puis vous retenez la valeur de fusible immédiatement supérieure, ici 60 A. La plage de tension inscrite sur le fusible fait partie de sa certification et doit être respectée : un fusible 12-24 V ne se monte pas sur une installation 48 V, et inversement.

Le corps mesure 8 x 12 x 41 mm et se fixe par vis M5 dans un porte-fusible du même format MIDI. Lorsque le filament a fondu, la coupure n'est pas toujours visible à l'œil nu : en cas de doute, mesurez la continuité du fusible au multimètre pour savoir s'il est encore en service.

Pourquoi ce produit

Fusible au format MIDI d'un calibre de 60 A
Prévu pour les installations d'une tension de 12-24 V
Raccordement à vis M5, à monter dans un porte-fusible MIDI
Dimensions 8 x 12 x 41 mm, poids 0,01 kg
Ne s'emploie pas sur une installation 48 V

Questions fréquentes

Quel porte-fusible faut-il pour ce fusible ?

Un porte-fusible au format MIDI. Le fusible se raccorde par vis M5 et ses dimensions sont de 8 x 12 x 41 mm, ce qui exclut les supports prévus pour d'autres formats.

Puis-je l'utiliser sur une installation 48 V ?

Non. Ce fusible est certifié pour une tension de système de 12-24 V. Un fusible 12-24 V ne doit pas être employé sur un système 48 V, et un fusible 48 V ne convient pas davantage à une installation 12-24 V.

Comment choisir entre 60 A et une autre valeur ?

Calculez le courant de pointe du circuit à protéger, puis retenez la valeur de fusible disponible immédiatement supérieure. Le calibre de 60 A convient donc aux circuits dont la pointe reste sous cette valeur.

Comment savoir si le fusible est grillé ?

La fusion du filament n'est pas toujours visible. Déposez le fusible et mesurez sa continuité avec un multimètre : s'il ne laisse plus passer le courant, il doit être remplacé.
