Littelfuse Référence ZEKLFMIDI040 EAN 6091631873884

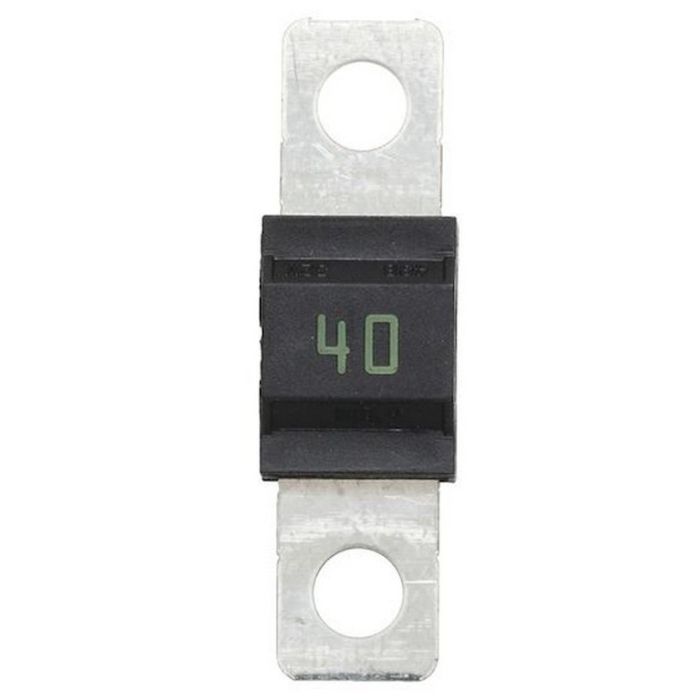

Fusible MIDI Littelfuse 40 A 12-24 V
- 12-24 V
4,17 € TTC
3,48 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Tension (V) | 12-24 V |
|---|
| Dimensions L x l x H (mm) | 8 x 12 x 41 mm |
|---|---|
| Longueur (mm) | 41 mm |
| Largeur (mm) | 12 mm |
| Hauteur (mm) | 8 mm |
| Poids | 0,01 kg |
| Marque | Littelfuse |
|---|---|
| Modèle | Midi Zekering |
| Code EAN | 6091631873884 |
| Référence | ZEKLFMIDI040 |
Téléchargements
Description
Le fusible MIDI Littelfuse de 40 A protège un circuit d'une installation électrique dont la tension de système se situe entre 12 et 24 V. Il constitue le maillon qui interrompt le passage du courant en cas de court-circuit ou de surcharge, avant que le câble ou l'appareil raccordé ne subisse de dommage. MIDI désigne le format du fusible : il se raccorde par deux vis M5 et demande un porte-fusible du même modèle.
La valeur de 40 A se choisit en calculant le courant de pointe du circuit, puis en retenant la valeur de fusible immédiatement supérieure disponible. La plage de tension inscrite sur le fusible doit être respectée : la certification repose sur ces valeurs. Un fusible 12-24 V ne s'emploie donc pas dans une installation 48 V, et inversement.
Avec ses 41 mm de longueur, 12 mm de largeur et 8 mm de hauteur pour 0,01 kg, le fusible se loge dans un porte-fusible MIDI, au plus près de la source d'alimentation. Après une coupure, la rupture du fil fusible n'est pas toujours visible à l'œil : un contrôle à l'ohmmètre ou au testeur de continuité permet de vérifier si le fusible est hors service.
Pourquoi ce produit
- Fusible MIDI d'une valeur de 40 A
- Prévu pour les installations dont la tension de système atteint 12-24 V
- Connexion à vis M5
- Dimensions 8 x 12 x 41 mm, poids 0,01 kg
- Se monte dans un porte-fusible du modèle MIDI
- À ne pas utiliser sur une installation 48 V
Questions fréquentes
Ce fusible convient-il à une installation 48 V ?
Non. Ce modèle porte une plage de 12-24 V et sa certification repose sur cette valeur. Un circuit en 48 V demande un fusible prévu pour cette tension. L'inverse vaut également : un fusible 48 V ne s'emploie pas sur un circuit 12-24 V.
Comment ce fusible se raccorde-t-il ?
Par une connexion à vis M5. Il se fixe dans un porte-fusible du modèle MIDI, qui reprend le même entraxe et les mêmes vis.
Comment choisir la valeur en ampères ?
Calculez le courant de pointe du circuit à protéger, puis retenez la valeur de fusible immédiatement supérieure parmi celles disponibles. Ce modèle couvre le cas où ce calcul aboutit à 40 A.
Comment savoir si le fusible est grillé ?
La rupture du fil fusible n'est pas toujours visible. Déposez le fusible et contrôlez-le à l'ohmmètre ou au testeur de continuité : l'absence de continuité indique qu'il doit être remplacé.
Quelles sont les dimensions du fusible ?
Il mesure 41 mm de longueur, 12 mm de largeur et 8 mm de hauteur, pour un poids de 0,01 kg. Vérifiez que votre porte-fusible est bien au format MIDI.
Accessoires conseillés
Informations fabricant
- Fabricant
- Littelfuse
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
