Littelfuse Référence ZEKLFMIDI100 EAN 6091633654658

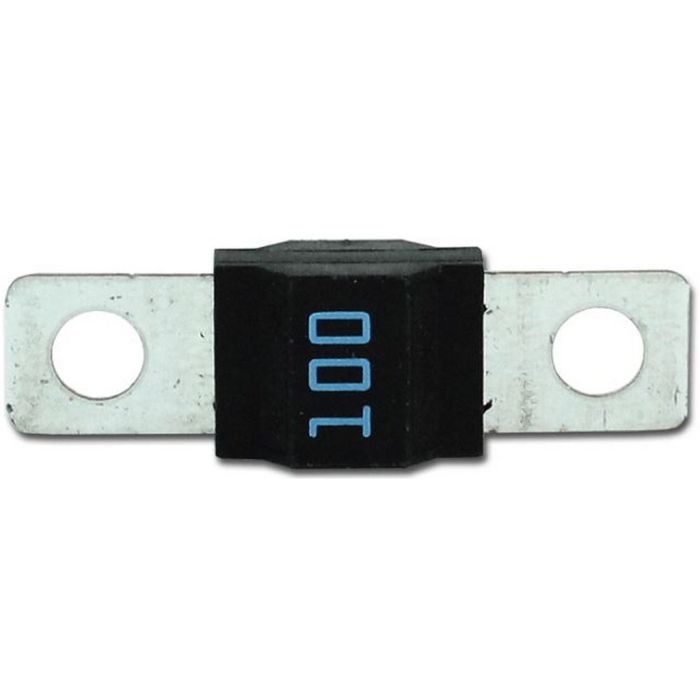

Fusible MIDI Littelfuse 100 A 12-24 V connexion M5

12-24 V

4,17 € TTC

3,48 € HT

Disponibilité : En stock

Paiement sécurisé
Une question ? Demandez conseil à un expert
Livraison en France, Belgique et Luxembourg
Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
Guide conseillé Quelle section de câble pour ma batterie ?

Caractéristiques techniques

Électrique
Tension (V)	12-24 V

Dimensions et poids
Dimensions L x l x H (mm)	8 x 12 x 41 mm
Longueur (mm)	41 mm
Largeur (mm)	12 mm
Hauteur (mm)	8 mm
Poids	0,01 kg

Références
Marque	Littelfuse
Modèle	Midi Zekering
Code EAN	6091633654658
Référence	ZEKLFMIDI100

Téléchargements

Fiche technique (PDF) s’ouvre dans un nouvel onglet

Description

Ce fusible MIDI de Littelfuse protège un circuit contre la surcharge et le court-circuit dans une installation électrique basse tension. Il se place au plus près de la source d'alimentation, sur le câble principal d'un camping-car, d'un bateau, d'un fourgon aménagé ou d'une installation solaire. MIDI est une désignation de format : le fusible se monte dans un porte-fusible MIDI correspondant.

Le calibre est de 100 A. Il se détermine en calculant le courant de pointe du circuit, puis en retenant la valeur de fusible immédiatement supérieure disponible. La plage de tension indiquée, 12-24 V, doit être respectée : un fusible 12-24 V ne s'utilise pas sur une installation 48 V, et inversement. La certification du fusible repose sur ces valeurs.

Le fusible mesure 8 x 12 x 41 mm et pèse 0,01 kg. Les deux pattes se fixent par vis M5 sur le porte-fusible ; serrez les contacts fermement, une connexion molle chauffe. Lorsqu'un courant trop élevé circule, le filament fond et le circuit est coupé. La rupture n'est pas toujours visible à l'œil : mesurez la continuité pour savoir si le fusible est hors service.

Pourquoi ce produit

Fusible MIDI d'un calibre de 100 A
Prévu pour une tension système de 12-24 V
Connexion à vis M5, à monter dans un porte-fusible MIDI
Dimensions 8 x 12 x 41 mm, poids 0,01 kg
Protège les circuits contre la surcharge et le court-circuit

Questions fréquentes

Puis-je utiliser ce fusible sur une installation 48 V ?

Non. Ce fusible est prévu pour une tension système de 12-24 V et sa certification repose sur cette plage. Une installation 48 V demande un fusible prévu pour cette tension.

Quel porte-fusible faut-il ?

Un porte-fusible au format MIDI. Le fusible se fixe par vis M5 sur les deux contacts du support.

Comment choisir le calibre de 100 A ?

Calculez le courant de pointe du circuit à protéger, puis retenez la valeur de fusible disponible immédiatement supérieure. Le fusible doit protéger le câble, sa section doit donc être adaptée au calibre choisi.

Comment savoir si le fusible a fondu ?

La rupture du filament n'est pas toujours visible. Déposez le fusible et mesurez la continuité avec un multimètre : sans continuité, il doit être remplacé.

Quelles sont les dimensions ?

Le fusible mesure 8 x 12 x 41 mm pour un poids de 0,01 kg. Vérifiez l'espace disponible dans le coffret ou autour du porte-fusible avant le montage.
