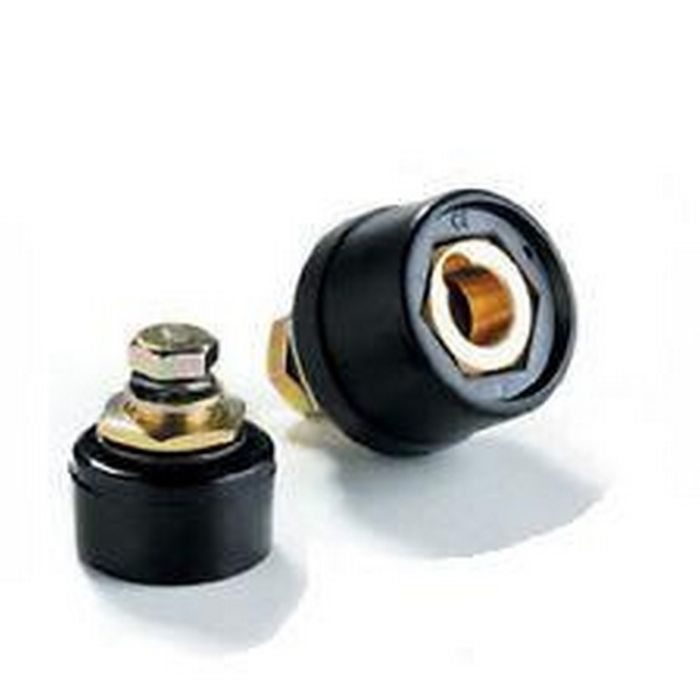

Embase Dinse à encastrer M10 négative (-) 50-70 mm²

Cette embase femelle de type Dinse s'encastre dans une cloison, un coffret ou un tableau et reçoit la connexion du pôle négatif (-). Elle sert à créer un point de raccordement fixe pour un câble de forte section, que l'on connecte et déconnecte ensuite par la fiche correspondante. Le produit est livré monté.

Côté arrière, la liaison se fait par un filetage M10 : le câble est équipé d'une cosse à œil M10 serrée sur le goujon. L'embase est prévue pour des câbles de 50-70 mm² et présente un diamètre de 13 mm, qui correspond à la fiche Dinse de même taille. Ces deux valeurs conditionnent un contact franc : une section insuffisante s'échauffe, un diamètre différent ne s'emboîte pas.

Avant le montage, vérifiez l'épaisseur du support et l'espace libre derrière celui-ci pour la cosse et le rayon de courbure du câble, qui reste important sur une section de 50-70 mm². Serrez la cosse sur le goujon M10 à la clé, puis contrôlez le serrage après les premières utilisations.
