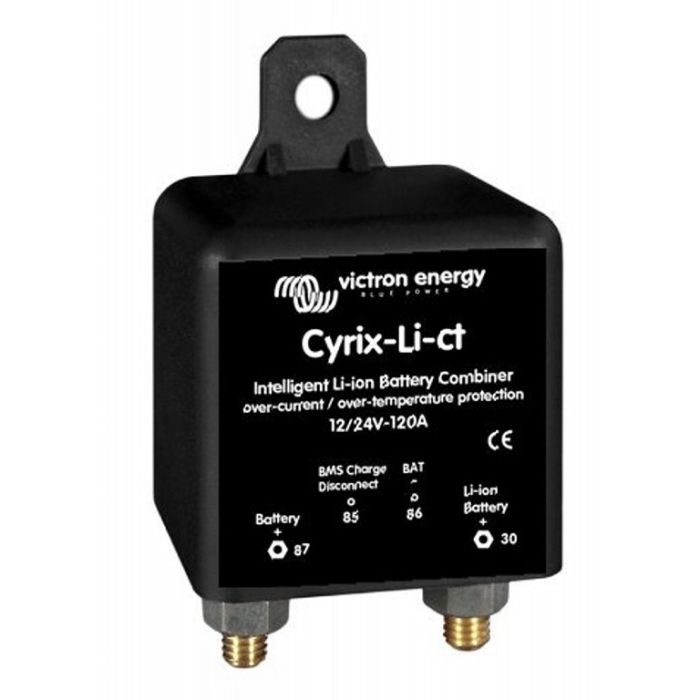

Coupleur de batteries Victron Energy Cyrix-Li-ct 12/24 V 120 A

Le Cyrix-Li-ct de Victron Energy est un coupleur de batteries à relais, piloté par microprocesseur, prévu pour les installations équipées d'une batterie lithium LiFePO4. Il met en parallèle une batterie de démarrage au plomb et une batterie LiFePO4 tant qu'une tension de charge est présente, puis sépare de nouveau les deux circuits. Il s'utilise en 12 V comme en 24 V, pour un courant continu de 120 A.

En 12 V, le relais se ferme au bout de 120 secondes entre 13,4 V et 13,7 V, de 30 secondes entre 13,7 V et 13,9 V, et de 4 secondes au-delà de 13,9 V ; en 24 V, les seuils correspondants sont 26,8 V, 27,4 V et 27,8 V. La coupure intervient après 10 secondes entre 13,3 V et 13,2 V, et immédiatement sous 13,2 V, soit 26,4 V en 24 V. À l'état ouvert, la consommation reste inférieure à 4 mA.

La commande provient de la sortie de déconnexion de charge du VE.Bus BMS : le couplage est autorisé tant que cette tension est haute, et le Cyrix se déconnecte dès qu'elle est laissée « free floating », par exemple en cas de surtension ou de surtempérature de cellule. Un limiteur de surtension intégré absorbe le pic qui accompagne cette coupure. Le boîtier affiche un indice IP54 et mesure 80 x 46 x 46 mm.
