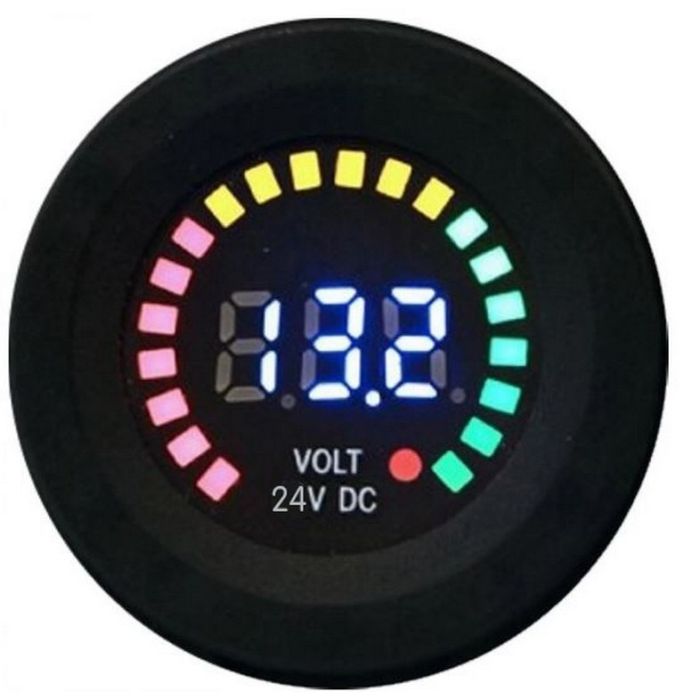

Contrôleur de batterie BW04 24 V avec écran LCD
34,00 € TTC
28,33 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Entretenir sa batterie et prolonger sa durée de vie
Caractéristiques techniques
| Poids | 0,02 kg |
|---|
| Marque | Maison des Batteries |
|---|---|
| Code EAN | 6011632612664 |
| Référence | BAM001003985 |
Téléchargements
Description
Le contrôleur de batterie BW04 affiche en permanence la tension et l'état de charge d'un parc de batteries de 24 V. Il trouve sa place sur un tableau électrique de fourgon aménagé, de camping-car ou de bateau, partout où vous voulez vérifier d'un coup d'œil l'état de la batterie de service. Il n'est pas prévu pour une installation en 12 V.
L'écran LCD indique la tension mesurée et l'anneau LED qui l'entoure traduit cette valeur en niveau de charge. Le vert correspond à une tension comprise entre 25,2 et 26,4 V, soit 75 à 100 % de la capacité ; l'orange couvre la plage de 24,0 à 25,0 V, soit 45 à 70 % ; le rouge signale une tension de 22,6 à 23,8 V, soit 10 à 40 % de la capacité restante.
Le montage demande un perçage de 29 mm : l'appareil se bloque ensuite dans la platine au moyen de sa bague. La longueur indiquée de 31 mm s'entend sans les cosses Faston de 10 mm situées à l'arrière. Le raccordement se fait sur le plus et le moins du circuit 24 V à l'aide des connecteurs AMP fournis ; les câbles de raccordement ne sont pas livrés. L'indice IP-22 protège des chutes de gouttes d'eau sur un appareil incliné à 15°.
Pourquoi ce produit
- Contrôleur de batterie pour systèmes 24 V uniquement, non compatible 12 V
- Écran LCD avec anneau LED : vert 25,2 à 26,4 V, orange 24,0 à 25,0 V, rouge 22,6 à 23,8 V
- Lecture directe de la tension et du pourcentage de charge de la batterie
- Montage encastré dans un perçage de 29 mm, blocage par bague
- Profondeur de 31 mm hors cosses Faston de 10 mm, poids de 0,02 kg
- Indice de protection IP-22, connecteurs AMP fournis sans câbles de raccordement
Questions fréquentes
Ce contrôleur fonctionne-t-il sur une installation 12 V ?
Non. Le BW04 est prévu pour une tension de batterie de 24 V. Les plages de couleurs de l'anneau LED correspondent à des tensions comprises entre 22,6 et 26,4 V et ne donnent aucune lecture utile sur un circuit 12 V.
Les câbles de raccordement sont-ils fournis ?
Non. L'appareil est livré avec ses connecteurs AMP, mais les câbles de raccordement ne sont pas inclus. Vous raccordez vous-même le plus et le moins du circuit 24 V.
Quel diamètre de perçage faut-il prévoir ?
Un trou de 29 mm. Le contrôleur se serre ensuite dans la platine de montage avec sa bague. Prévoyez derrière le panneau 31 mm de profondeur, plus 10 mm pour les cosses Faston arrière.
Que signifie l'indice IP-22 ?
L'appareil résiste aux chutes de gouttes d'eau lorsqu'il est incliné jusqu'à 15°. Il n'est donc pas étanche aux projections directes ni à l'immersion : réservez-le à un emplacement abrité.
Comment interpréter la couleur de l'anneau LED ?
Vert : 25,2 à 26,4 V, soit 75 à 100 % de la capacité. Orange : 24,0 à 25,0 V, soit 45 à 70 %. Rouge : 22,6 à 23,8 V, soit 10 à 40 %. La lecture est basée sur la tension mesurée.
