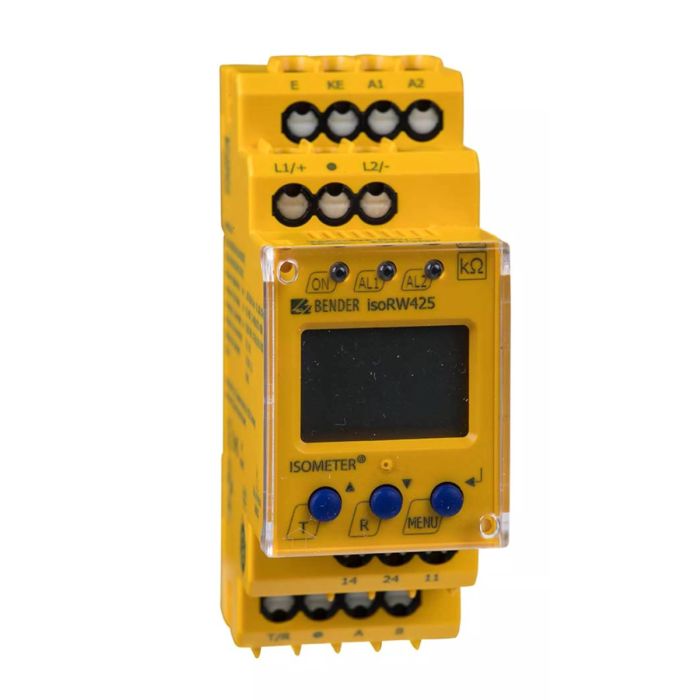

Contrôleur d'isolement Bender ISOMETER RW425-D4W-4 push-wire

L'ISOMETER RW425-D4W-4 de Bender surveille la résistance d'isolement des réseaux non reliés à la terre (réseaux IT) en 3(N)AC, AC et DC, pour des applications jusqu'à AC/DC 440 V. Les composants alimentés en courant continu n'influencent pas le comportement de déclenchement, et les redresseurs ou convertisseurs raccordés galvaniquement restent couverts par la surveillance. Disposant de sa propre tension d'alimentation, l'appareil surveille également un réseau hors tension. Il s'emploie entre autres dans les circuits de commande de véhicules ferroviaires selon EN 50155.

Deux plages de réponse se règlent séparément de 1 à 990 kΩ (Alarme 1, Alarme 2) et pilotent les relais K1 et K2, configurables en contact à ouverture ou à fermeture. En mode Z, l'impédance d'isolement est mesurée à 50 Hz ou 60 Hz, avec adaptation automatique à la capacité de fuite du réseau jusqu'à 300 µF en mode R et 1 µF en mode Z. L'appareil mesure aussi la tension nominale du réseau (RMS) avec détection de sous-tension et de surtension, ainsi que les tensions continues réseau-terre (L+/PE et L-/PE).

Les valeurs s'affichent sur un écran LCD multifonction, la signalisation passant par les LED AL1 et AL2. Les temporisations de démarrage, de réponse et de retombée sont sélectionnables, la mémoire de défaut est activable et un mot de passe protège les paramètres. Un autotest avec surveillance des liaisons s'exécute automatiquement. Boîtier de 93 x 36 x 75 mm, raccordement par bornes push-wire.
