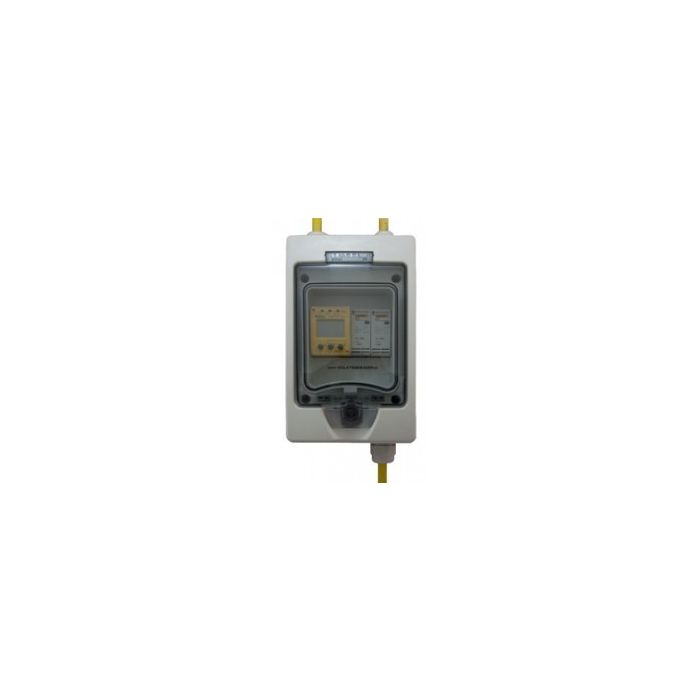

Contrôleur d'isolement 63 A 230 V pour combiné convertisseur/chargeur

Ce contrôleur d'isolement 63 A se place en sortie d'un combiné convertisseur/chargeur pour protéger les personnes qui utilisent des appareils en 230 V alimentés depuis un véhicule. Il concerne les fourgons aménagés, les véhicules d'intervention et les ateliers mobiles d'où l'on fait fonctionner des outils à l'extérieur.

Un convertisseur mobile délivre une tension qui n'est reliée à aucune terre fiable : il s'agit d'un réseau flottant, ou régime IT. Dans cette configuration, un interrupteur différentiel ne protège pas tant qu'aucun piquet de terre n'est planté. Le contrôleur d'isolement applique un signal de mesure sur les conducteurs sous tension et compare en continu le signal aller au signal retour. Dès que l'écart révèle une résistance d'isolement trop faible, il coupe la tension sur toutes les phases. Les composantes continues issues de l'électronique placée en aval du convertisseur ne faussent pas cette mesure.

L'appareil accepte 63 A en 230 V et s'emploie sur des convertisseurs dont la puissance ne dépasse pas 14 490 VA. Il pèse 1,5 kg et se monte entre la sortie du convertisseur et les prises du véhicule. Il constitue une sécurité supplémentaire à côté d'un interrupteur différentiel ; l'usage d'outils à double isolation reste obligatoire.
