Connecteur MC4 Stäubli mâle + femelle à encastrer 4/6 mm²

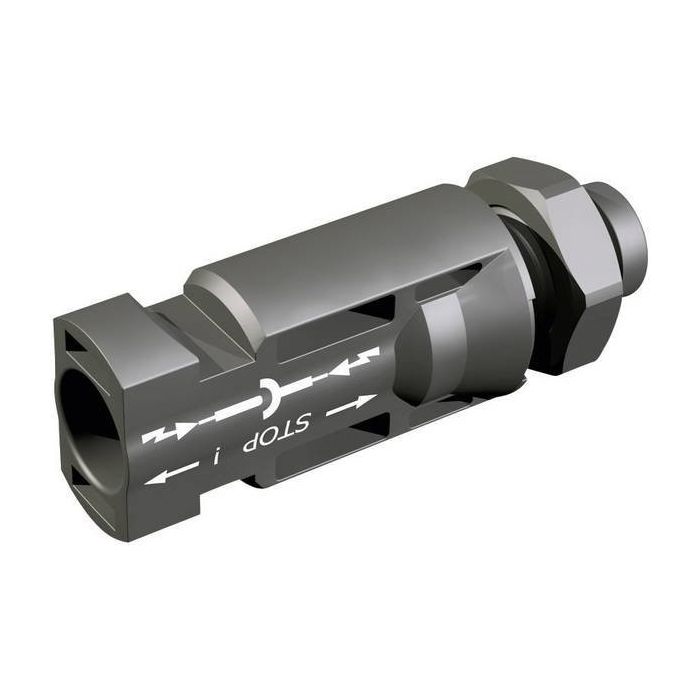

Ce jeu de connecteurs MC4 Stäubli réunit une fiche mâle et une fiche femelle destinées au raccordement d'une installation photovoltaïque. Il s'agit de la version à encastrer : les connecteurs se montent à travers une paroi, par exemple celle d'un coffret, d'un boîtier de jonction ou d'un châssis, pour faire entrer les câbles solaires dans l'appareillage.

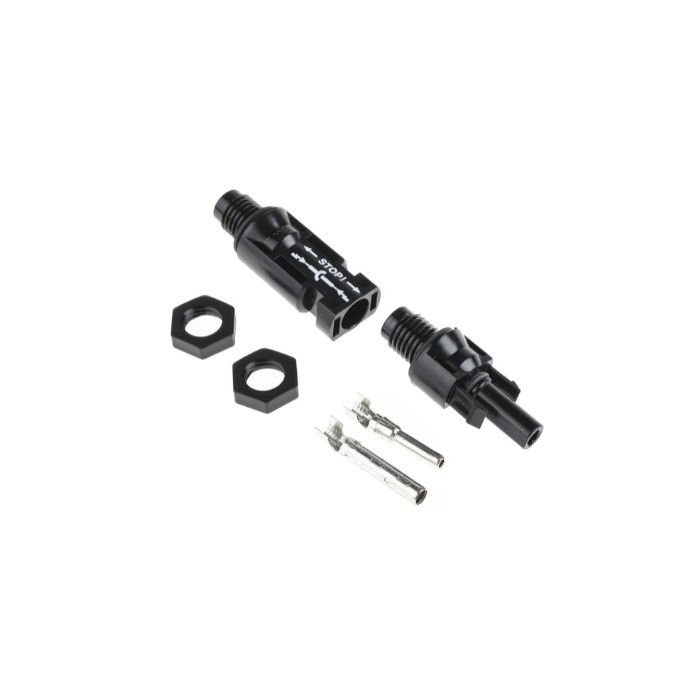

Les deux fiches acceptent les câbles solaires de 4 et 6 mm². Le contact se sertit avec l'outil prévu pour les connecteurs MC4, puis la bague de serrage se visse sur la gaine du câble : c'est cette double opération qui assure une liaison étanche et mécaniquement tenue. L'ensemble pèse 0,1 kg et se livre par paire, mâle et femelle.

Pour une connexion fiable, n'associez que des connecteurs de la même marque. Les tolérances mécaniques diffèrent d'un fabricant à l'autre, et un couplage mixte peut entraîner une résistance de contact plus élevée ainsi qu'une perte d'étanchéité. Coupez la production du panneau solaire ou ouvrez le sectionneur avant toute intervention sur une liaison.
