Référence YTZ069006010 EAN 6013747739755

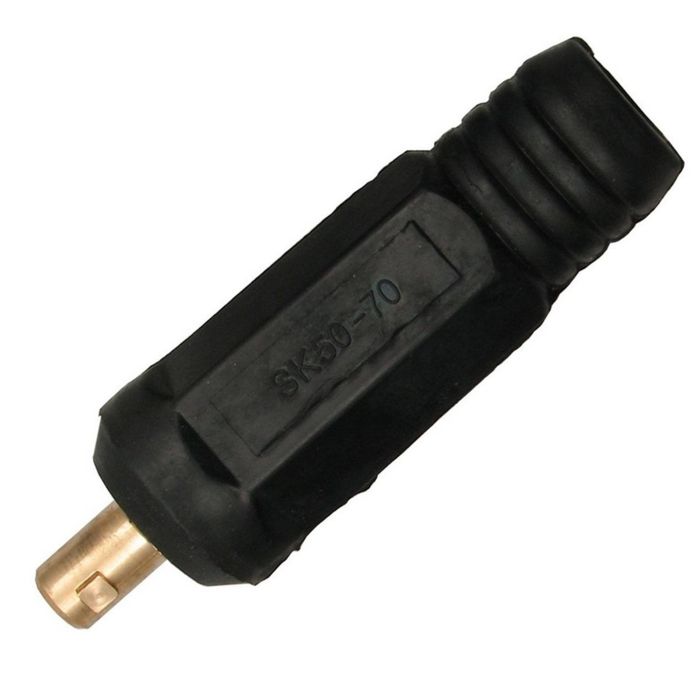

Connecteur de soudage mâle type Dinse SK 70 50-70 mm² Ø 13 mm
18,60 € TTC
15,50 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Poids | 0,2 kg |
|---|
| Code EAN | 6013747739755 |
|---|---|
| Référence | YTZ069006010 |
Description
Ce connecteur de soudage mâle SK 70 de type Dinse termine un câble de forte section et permet de le raccorder ou de le débrancher rapidement, sans outil, à l'embase correspondante. On l'utilise sur les câbles de soudage et, plus largement, partout où un conducteur de forte section doit être relié de façon démontable tout en transportant un courant élevé.
Le modèle SK 70 accepte les câbles d'une section de 50 à 70 mm² et possède une broche de 13 mm de diamètre : ce sont les deux valeurs à contrôler avant la commande, car elles déterminent à la fois le câble que vous pouvez y monter et l'embase femelle qui lui correspond. L'ensemble pèse 0,2 kg.
Le câble est introduit dans le fût du connecteur puis serré ou brasé selon la méthode retenue, avant la mise en place de la poignée isolante. Vérifiez que le conducteur est bien engagé sur toute la profondeur du fût et que la liaison ne présente aucun jeu : un contact partiel provoque un échauffement sous forte intensité.
Pourquoi ce produit
- Connecteur de soudage mâle de type Dinse, modèle SK 70
- Prévu pour les câbles de section 50 à 70 mm²
- Broche d'un diamètre de 13 mm
- Assure une liaison électrique constante entre le câble et la source
- Poids de 0,2 kg
Questions fréquentes
Quelle section de câble puis-je raccorder ?
Le SK 70 est prévu pour les câbles de 50 à 70 mm². En dehors de cette plage, le conducteur sera soit trop serré pour entrer dans le fût, soit trop lâche pour assurer un contact fiable.
Comment savoir si ce connecteur correspond à mon matériel ?
Mesurez le diamètre de la broche de votre connecteur actuel ou de l'embase : ce modèle mâle possède une broche de 13 mm. Les tailles Dinse plus petites ou plus grandes ne sont pas interchangeables.
S'agit-il de la partie mâle ou femelle ?
Il s'agit de la partie mâle, c'est-à-dire celle qui porte la broche et vient s'enficher dans une embase ou un connecteur femelle de même taille.
Le montage demande-t-il un outillage particulier ?
Le câble est engagé dans le fût puis fixé par serrage ou brasure selon la méthode choisie. Prévoyez de dénuder le conducteur sur la profondeur du fût et contrôlez l'absence de jeu après montage.
Informations fabricant
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
