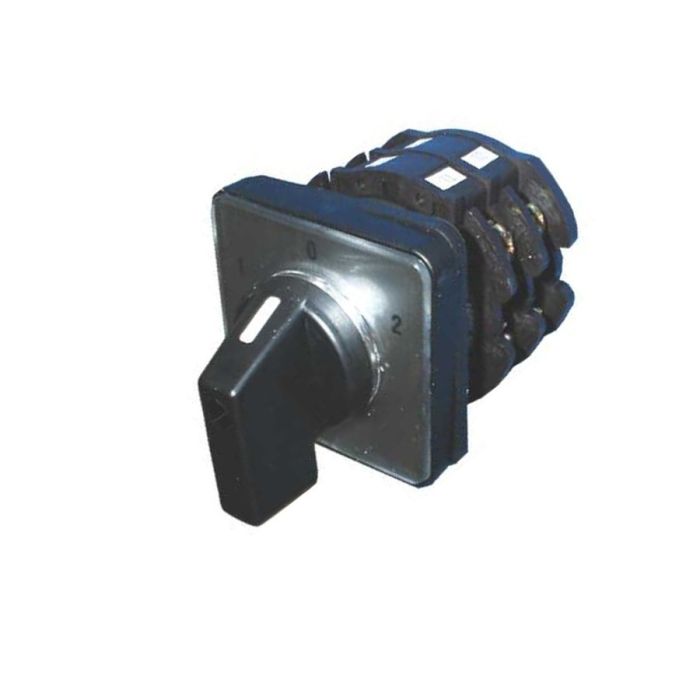

Commutateur à cames 1-0-2 bipolaire 32 A 230 V AC IP44

Ce commutateur à cames bipolaire fonctionne selon le schéma 1-0-2 : une position zéro centrale et deux positions de travail. Il permet de basculer un circuit entre deux sources ou deux consommateurs, et de tout couper en position 0. Son usage est très large : interrupteur principal, commutateur de moteur, commutateur de commande ou d'instrument, dans un tableau électrique, une machine ou un appareil.

La commutation se fait sur les deux pôles, pour un calibre de 32 A sous 230 V AC. L'indice IP44 permet une implantation dans un environnement exposé aux projections, à condition que l'ensemble du coffret offre le même niveau de protection. Le raccordement des conducteurs se fait par boulons M4 avec rondelle de serrage, ce qui assure un serrage stable sur des sections importantes.

Côté montage, la façade carrée mesure 48 x 48 mm et la profondeur d'encastrement est de 52 mm : mesurez l'espace disponible derrière le panneau avant la découpe. La plaque de recouvrement carrée est prévue pour un montage par encliquetage selon la norme DIN EN 50022. L'appareil pèse 0,3 kg. Travaillez toujours hors tension et vérifiez le serrage des boulons M4 après le câblage.
