Référence INS023000510 EAN 6011645453483

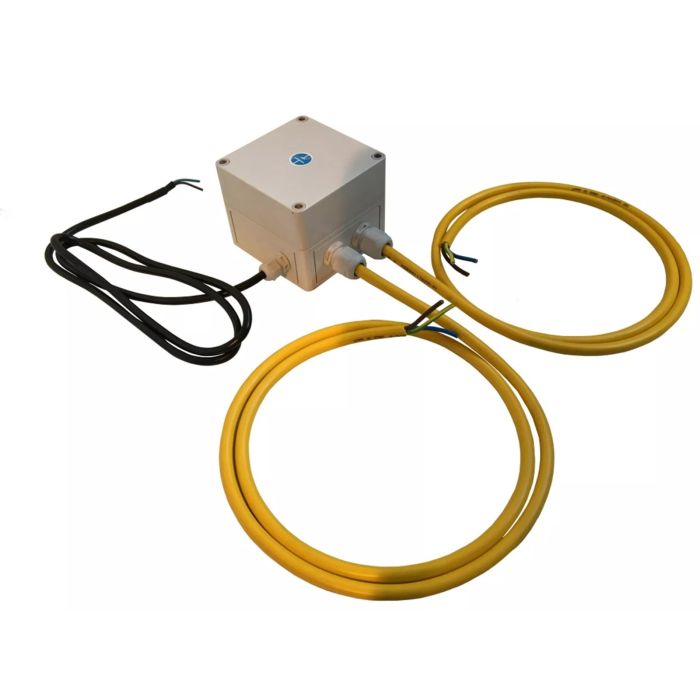

Boîtier de commutation AC marche/arrêt 12-48 V DC / 230 V AC
146,94 € TTC
122,45 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 90 x 110 x 110 mm |
|---|---|
| Poids | 1,5 kg |
| Code EAN | 6011645453483 |
|---|---|
| Référence | INS023000510 |
Description
Ce boîtier de commutation AC marche/arrêt permet de mettre sous tension ou hors tension une alimentation 230 V AC depuis une installation à courant continu. Il accepte les systèmes 12 V, 24 V et 48 V, si bien qu'une seule référence couvre les trois tensions de commande. Il remplace les anciennes versions à relais dédiées au 12 V, au 24 V et au 230 V.
Le courant de commutation maximal est de 16 A sous 250 V AC. Cette valeur fixe la limite du côté alternatif : additionnez la consommation des appareils raccordés en sortie et restez en dessous de ce seuil. Le boîtier mesure 90 x 110 x 110 mm et pèse 1,5 kg, des cotes à comparer avec l'espace libre dans votre coffret ou votre compartiment technique.
Montez le boîtier à un emplacement sec et accessible, puis vérifiez que la tension de commande disponible correspond bien à celle de votre système. Avant toute intervention, coupez l'alimentation 230 V AC et isolez le circuit continu. Les raccordements sur un circuit 230 V relèvent d'une personne qualifiée.
Pourquoi ce produit
- Boîtier de commutation AC marche/arrêt pour systèmes 12 V, 24 V et 48 V
- Commande la mise sous tension ou hors tension d'une alimentation 230 V AC
- Courant de commutation maximal de 16 A sous 250 V AC
- Remplace les trois versions précédentes à relais 12 V, 24 V et 230 V
- Dimensions 90 x 110 x 110 mm, poids 1,5 kg
Questions fréquentes
Ce boîtier fonctionne-t-il avec un système 12 V et 24 V ?
Oui. Le boîtier accepte une tension de commande de 12 V, 24 V ou 48 V en courant continu. Une seule référence couvre donc les trois tensions, sans devoir choisir un relais spécifique.
Quelle charge puis-je commuter côté 230 V ?
Le courant de commutation maximal est de 16 A sous 250 V AC. Additionnez la consommation des appareils raccordés en sortie et vérifiez que le total reste en dessous de cette valeur.
Remplace-t-il les anciens modèles de boîtier de commutation ?
Oui. Ce modèle remplace les trois versions antérieures : le boîtier à relais 12 V, le boîtier à relais 24 V et la version à relais 230 V.
Quelles dimensions dois-je prévoir ?
Le boîtier mesure 90 x 110 x 110 mm et pèse 1,5 kg. Mesurez l'emplacement prévu et gardez l'accès libre pour le passage et le raccordement des câbles.
Informations fabricant
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
