TS Enovations Référence ZEKHD0000220 EAN 6013738381369
Barre de masse pour shunt TS Enovations TS-Fuse 4 x M10 noire 500 A
42,10 € TTC
35,08 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 44 x 55 x 112 mm |
|---|---|
| Longueur (mm) | 112 mm |
| Largeur (mm) | 55 mm |
| Hauteur (mm) | 44 mm |
| Poids | 0,13 kg |
| Marque | TS Enovations |
|---|---|
| Code EAN | 6013738381369 |
| Référence | ZEKHD0000220 |
Description

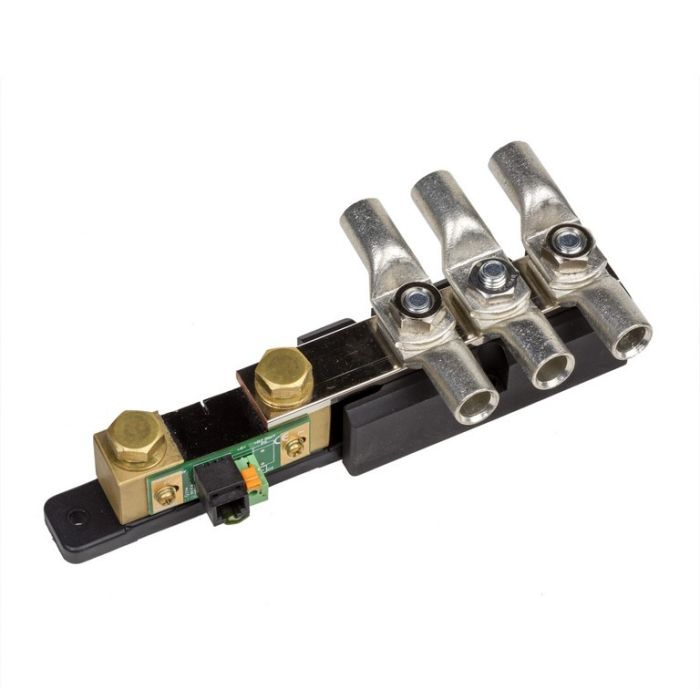

La barre de masse TS-Fuse de TS Enovations assure la liaison entre un shunt et la partie négative d'une installation en courant continu. Elle remplit deux rôles à la fois : raccorder le shunt au moyen d'une barre de cuivre, et offrir trois départs de masse pour répartir le pôle négatif (DC –) entre plusieurs consommateurs. Elle trouve sa place dans un coffre technique de camping-car, de bateau ou de fourgon aménagé, à proximité immédiate de la batterie et du shunt.
L'ensemble accepte une intensité de 500 A au maximum. Le busbar en cuivre nickelé est percé de 4 trous M10, ce qui permet de visser directement des cosses de forte section. L'ensemble mesure 44 x 55 x 112 mm pour 0,13 kg et se présente en finition noire.
La visserie est fournie : 3 écrous M10 en laiton nickelé, 3 rondelles ressort en bronze phosphoreux et 3 rondelles plates M10 en laiton nickelé. Montez d'abord la barre sur le shunt, puis raccordez les câbles négatifs sur les départs libres en intercalant rondelle plate et rondelle ressort sous l'écrou. Vérifiez que les cosses utilisées acceptent un boulon M10 et contrôlez le serrage après les premières heures d'utilisation.
Pourquoi ce produit
- Barre de masse destinée au raccordement d'un shunt, 500 A au maximum
- Busbar en cuivre nickelé percé de 4 trous M10
- Trois points de masse pour la répartition du pôle négatif (DC –)
- Visserie fournie : 3 écrous M10 laiton nickelé, 3 rondelles ressort bronze phosphoreux, 3 rondelles plates M10
- Dimensions 44 x 55 x 112 mm, poids 0,13 kg, finition noire
Questions fréquentes
Quelle intensité cette barre de masse accepte-t-elle ?
L'ensemble est prévu pour 500 A au maximum. Dimensionnez les câbles et les cosses en fonction du courant réellement attendu dans votre installation.
Quelles cosses faut-il utiliser ?
Le busbar comporte 4 trous M10. Utilisez des cosses percées pour un boulon M10, d'une section adaptée au courant qui transite par la barre.
Que contient l'ensemble livré ?
Une barre de masse, un busbar en cuivre nickelé à 4 trous M10, 3 écrous M10 en laiton nickelé, 3 rondelles ressort en bronze phosphoreux et 3 rondelles plates M10 en laiton nickelé.
À quoi sert ce type de barre dans une installation ?
Elle relie le shunt au pôle négatif et regroupe les retours de masse des consommateurs sur trois départs, ce qui évite d'empiler plusieurs cosses sur la borne de la batterie.
Quel encombrement faut-il prévoir ?
La barre mesure 44 x 55 x 112 mm et pèse 0,13 kg. Prévoyez en plus l'espace nécessaire au passage et au rayon de courbure des câbles raccordés.
Informations fabricant
- Fabricant
- TS Enovations
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
