Barre de distribution TS Enovations 20 x 3 x 174 mm 4 trous M8

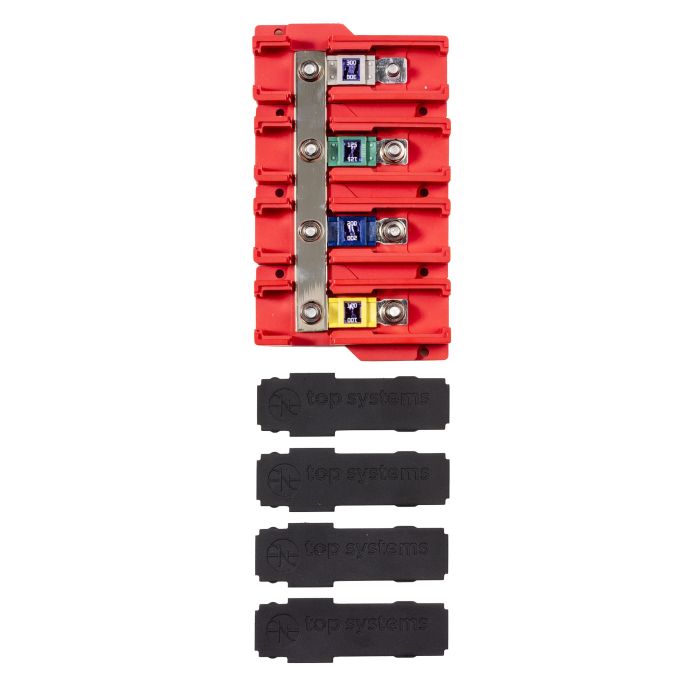

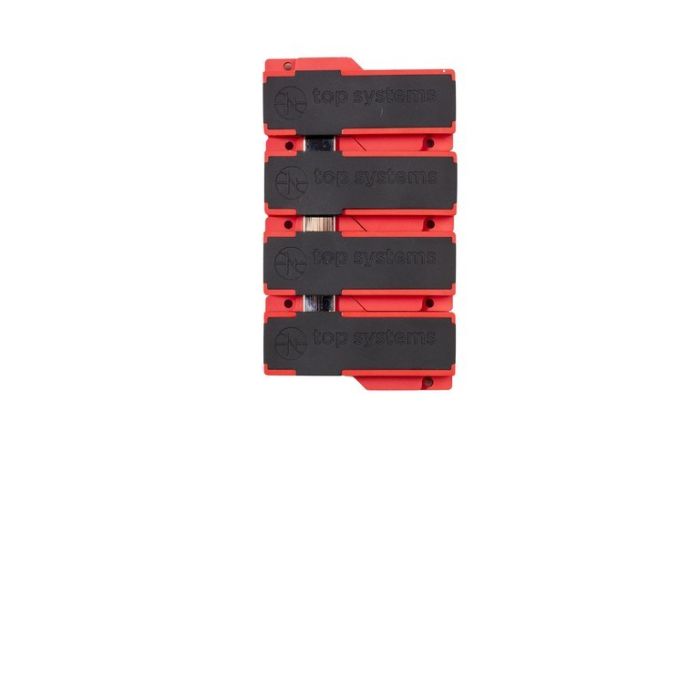

Cette barre de distribution TS-Fuse de TS Enovations sert à relier électriquement plusieurs porte-fusibles au sein d'une même installation. Elle est prévue pour quatre porte-fusibles TOP Fuse, qu'elle raccorde sur un seul rail plutôt que de multiplier les câbles et les cosses entre chaque support. On la retrouve dans les tableaux de distribution de camping-cars, de bateaux et de fourgons aménagés, là où plusieurs circuits protégés partent d'un même point d'alimentation.

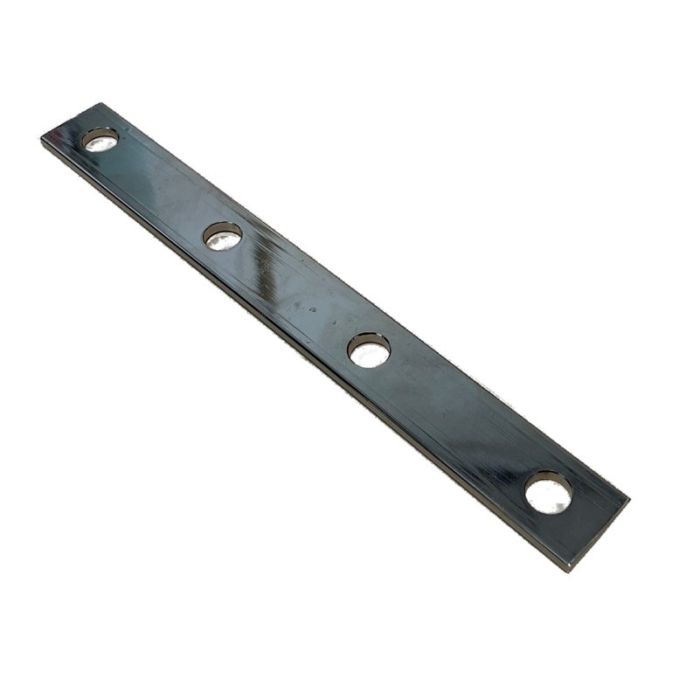

La barre mesure 174 mm de longueur, 20 mm de largeur et 3 mm d'épaisseur. Elle est percée de quatre trous M8, qui correspondent au filetage des bornes des porte-fusibles TOP Fuse. L'ensemble forme ainsi un point commun unique côté alimentation, chaque fusible protégeant ensuite son propre départ.

Au montage, alignez les quatre porte-fusibles sur la barre et serrez les écrous M8 sans forcer, de façon à obtenir un contact franc sur toute la surface. Vérifiez au préalable que l'entraxe des trous correspond à l'implantation prévue sur votre platine et travaillez toujours batterie déconnectée.
