Victron Energy Référence VBB160040010 EAN 8719076052227

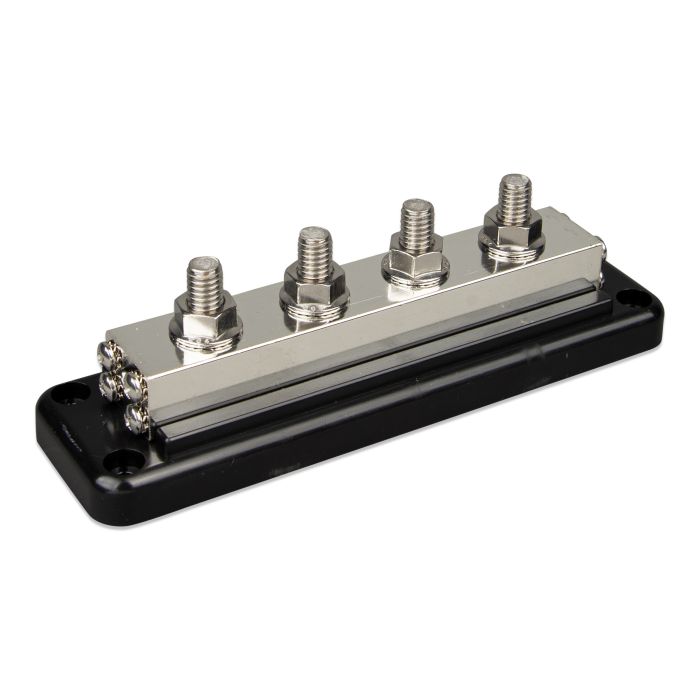

Barre de distribution DC 600 A 70 V 4 bornes M10 Victron Energy
139,00 € TTC
115,83 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 65 x 216 x 86 mm |
|---|---|
| Longueur (mm) | 86 mm |
| Largeur (mm) | 216 mm |
| Hauteur (mm) | 65 mm |
| Poids | 0,72 kg |
| Marque | Victron Energy |
|---|---|
| Modèle | Busbar |
| Code EAN | 8719076052227 |
| Référence | VBB160040010 |
Téléchargements
Description
Cette barre de distribution DC de Victron Energy regroupe en un seul point les raccordements positifs ou négatifs d'une installation en courant continu. Elle s'utilise dans un camping-car, un fourgon aménagé, un bateau ou une installation solaire, partout où plusieurs batteries et appareils DC doivent être reliés de façon claire plutôt que d'empiler les cosses sur une borne de batterie.
Le rail supporte un courant maximal de 600 A pour une tension maximale de 70 V DC. Il offre quatre bornes M10 (9,53 mm) d'une hauteur de 19 mm, en acier inoxydable, avec des écrous six pans en cuivre étamé. Le rail conducteur est en cuivre étamé de 19 x 24 mm. Le socle est en ABS noir classé UL 94 V-0 et le capot de protection en polycarbonate transparent classé UL 94 V-2.
Au montage, serrez les écrous au couple recommandé de 20 N·m pour garantir un contact de faible résistance et éviter l'échauffement des cosses. Le capot se retire pour le câblage et les contrôles, puis se remet en place afin d'éviter tout contact accidentel. Prévoyez l'emplacement d'après les dimensions de 65 x 216 x 86 mm, capot compris, pour un poids de 0,72 kg. Une barre de distribution ne protège pas les circuits : chaque départ reste à protéger par un fusible adapté à la section du câble.
Pourquoi ce produit
- Barre de distribution DC pour des courants jusqu'à 600 A
- Tension maximale de 70 V DC
- Quatre bornes M10 (9,53 mm), hauteur de borne 19 mm
- Bornes en acier inoxydable, écrous six pans en cuivre étamé, couple recommandé 20 N·m
- Socle ABS noir UL 94 V-0 et capot transparent en polycarbonate UL 94 V-2, amovible
- Dimensions 65 x 216 x 86 mm capot compris, poids 0,72 kg
Questions fréquentes
Quel courant cette barre de distribution peut-elle supporter ?
Elle est prévue pour une intensité maximale de 600 A et une tension maximale de 70 V DC. Dimensionnez les câbles et les cosses en conséquence : la section des conducteurs doit correspondre au courant réellement transité sur chaque départ.
Quel est le couple de serrage des bornes ?
Le couple recommandé est de 20 N·m sur les écrous six pans en cuivre étamé. Un serrage insuffisant provoque une résistance de contact et un échauffement ; un serrage excessif risque d'endommager la borne. Utilisez une clé dynamométrique.
Combien de câbles puis-je raccorder ?
Le rail dispose de quatre bornes M10 de 19 mm de hauteur. Plusieurs cosses peuvent être empilées sur une même borne si la hauteur disponible le permet et si le capot se referme correctement.
Cette barre remplace-t-elle les fusibles de l'installation ?
Non. Une barre de distribution répartit le courant mais n'assure aucune protection. Chaque circuit doit garder son propre fusible, dimensionné selon la section du câble, placé au plus près de la source d'alimentation.
Le capot de protection est-il amovible ?
Oui. Le capot en polycarbonate transparent, classé UL 94 V-2, se retire pour le raccordement et les contrôles visuels, puis se remet en place pour éviter tout contact accidentel avec les bornes sous tension.
Informations fabricant
- Fabricant
- Victron Energy
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
